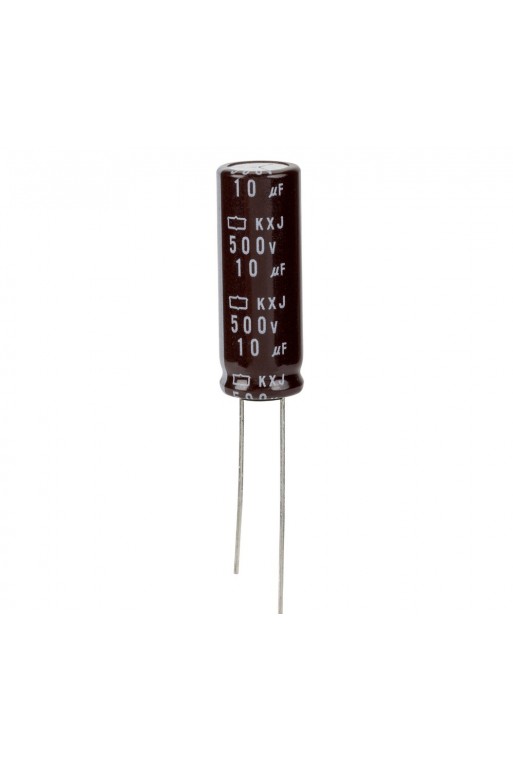

CE-10-500V Capacitor Electrolítico 10uF 500V 105C Radial EKXJ501ELL100MJ30S

CE-10-500V Capacitor Electrolítico 10uF 500V 105°C Radial 10x30mm Chemi-Con EKXJ501ELL100MJ30S

El CE-10-500V, referencia EKXJ501ELL100MJ30S, es un capacitor electrolítico de aluminio fabricado por Nippon Chemi-Con, perteneciente a la serie KXJ, diseñada para aplicaciones electrónicas que requieren alto voltaje, larga vida útil y capacidad para soportar corrientes de rizado.

Cuenta con una capacitancia de 10 µF, voltaje nominal de 500 VDC y temperatura máxima de operación de 105 °C.

Su construcción de aluminio electrolítico permite almacenar energía eléctrica y realizar funciones de filtrado, suavizado de voltaje y desacoplamiento en diferentes circuitos electrónicos.

La serie KXJ está especialmente orientada a aplicaciones de filtrado en la entrada de fuentes de alimentación, incluyendo fuentes conmutadas, circuitos de potencia y equipos electrónicos que trabajan con tensiones elevadas.

El capacitor presenta un diseño cilíndrico de 10 mm de diámetro y 30 mm de longitud, con dos terminales radiales para montaje directo sobre tarjetas electrónicas mediante tecnología Through-Hole.

Además, ofrece una vida útil especificada de 8,000 horas a 105 °C bajo las condiciones de ensayo establecidas por el fabricante, siendo adecuado para aplicaciones que requieren confiabilidad y funcionamiento prolongado.

CARACTERÍSTICAS

• Capacitor electrolítico de aluminio.
• Clave: CE-10-500V.
• Referencia: EKXJ501ELL100MJ30S.
• Fabricante: Nippon Chemi-Con.
• Serie: KXJ.
• Capacitancia: 10 µF.
• Voltaje nominal: 500 VDC.
• Temperatura máxima de operación: 105 °C.
• Temperatura mínima de operación: -25 °C.
• Tolerancia de capacitancia: ±20 %.
• Vida útil especificada: 8,000 horas a 105 °C.
• Corriente de rizado nominal: 130 mA RMS a 120 Hz y 105 °C.
• Diseñado para aplicaciones de alto voltaje.
• Serie de larga duración.
• Alta capacidad de corriente de rizado para su categoría.
• Capacitor polarizado.
• Encapsulado cilíndrico radial.
• Montaje Through-Hole / THT.
• Diámetro del cuerpo: 10 mm.
• Longitud del cuerpo: 30 mm.
• Separación entre terminales: 5 mm.
• Calificación AEC-Q200.
• Cumple con RoHS.

ESPECIFICACIONES

• Clave: CE-10-500V.
• Número de parte: EKXJ501ELL100MJ30S.
• Marca: Nippon Chemi-Con.
• Serie: KXJ.
• Tipo: Capacitor electrolítico de aluminio.
• Capacitancia nominal: 10 µF.
• Equivalencia: 10,000 nF.
• Voltaje nominal: 500 VDC.
• Tolerancia: ±20 % a 20 °C y 120 Hz.
• Temperatura de funcionamiento: -25 °C a +105 °C.
• Vida útil especificada: 8,000 horas a 105 °C.
• Corriente de rizado: 130 mA RMS a 120 Hz y 105 °C.
• Corriente de rizado aproximada a 100 kHz: 337 mA RMS a 105 °C.
• Factor de disipación (tan δ): 0.24 máximo a 20 °C y 120 Hz.
• Corriente de fuga máxima después de 1 minuto: 300 µA a 20 °C.
• Corriente de fuga máxima después de 5 minutos: 125 µA a 20 °C.
• Diámetro del cuerpo: 10 mm.
• Longitud del cuerpo: 30 mm.
• Separación entre terminales: 5 mm.
• Altura máxima instalada: 31.5 mm.
• Polaridad: Polarizado.
• Número de terminales: 2.
• Montaje: Radial / Through-Hole.
• Calificación: AEC-Q200.
• Conformidad ambiental: RoHS.

SERIE KXJ DE NIPPON CHEMI-CON

El EKXJ501ELL100MJ30S pertenece a la serie KXJ de Nippon Chemi-Con, una familia de capacitores electrolíticos de aluminio diseñada para aplicaciones que requieren larga duración y capacidad para manejar corrientes de rizado.

Esta serie está orientada principalmente al filtrado de alimentación y a circuitos electrónicos que operan con tensiones elevadas.

Su diseño permite trabajar a temperaturas de hasta 105 °C, proporcionando una alternativa adecuada para equipos donde la temperatura interna puede ser elevada.

CAPACITANCIA DE 10 µF

El capacitor presenta una capacitancia nominal de 10 microfaradios (10 µF), equivalente a 10,000 nanofaradios.

Esta capacidad permite almacenar energía eléctrica y contribuir al filtrado de variaciones de voltaje en circuitos electrónicos.

Su tolerancia de ±20 % significa que la capacitancia real puede encontrarse dentro del intervalo permitido por el fabricante bajo las condiciones de medición especificadas.

VOLTAJE NOMINAL DE 500 VDC

El CE-10-500V está diseñado para trabajar con un voltaje nominal máximo de 500 voltios de corriente directa.

Esta característica permite utilizarlo en aplicaciones de alto voltaje, especialmente en circuitos de filtrado y almacenamiento de energía dentro de fuentes de alimentación.

Es importante distinguir que los 500 VDC corresponden al voltaje nominal del capacitor y no significan que pueda conectarse directamente a cualquier fuente de corriente alterna.

Durante su utilización debe respetarse el voltaje máximo especificado y considerarse cualquier variación o transitorio presente en el circuito.

TEMPERATURA DE OPERACIÓN DE HASTA 105 °C

El capacitor está diseñado para funcionar dentro de un intervalo de temperatura de -25 °C a +105 °C.

Esta capacidad permite utilizarlo en equipos electrónicos donde existe generación de calor por componentes de potencia, fuentes de alimentación y otros elementos del circuito.

La temperatura influye directamente en el comportamiento y la vida útil de los capacitores electrolíticos, por lo que una ventilación adecuada contribuye a mejorar sus condiciones de funcionamiento.

VIDA ÚTIL ESPECIFICADA DE 8,000 HORAS

El EKXJ501ELL100MJ30S cuenta con una vida útil especificada de 8,000 horas a 105 °C, bajo las condiciones de ensayo establecidas por Nippon Chemi-Con.

Esta especificación corresponde a una prueba de resistencia y durabilidad realizada a temperatura elevada, con las condiciones eléctricas definidas por el fabricante.

No significa que el capacitor deje de funcionar automáticamente después de 8,000 horas.

La duración real depende de factores como temperatura de operación, corriente de rizado, voltaje aplicado, ventilación y condiciones generales del circuito.

CORRIENTE DE RIZADO

El capacitor presenta una corriente de rizado nominal de 130 mA RMS a 120 Hz y 105 °C.

La corriente de rizado corresponde a la componente de corriente alterna que circula por el capacitor durante el filtrado de alimentación.

Una corriente de rizado excesiva puede provocar calentamiento interno y reducir la vida útil del componente.

La serie KXJ dispone de características de corriente de rizado adecuadas para aplicaciones de filtrado en fuentes de alimentación.

El valor admisible depende de la frecuencia de operación y debe evaluarse utilizando los factores de corrección establecidos por el fabricante.

FILTRADO EN FUENTES DE ALIMENTACIÓN

Una de las aplicaciones principales del CE-10-500V es el filtrado y suavizado de voltaje en fuentes de alimentación.

En estos circuitos, los capacitores electrolíticos ayudan a almacenar energía y reducir las variaciones de tensión presentes después de determinadas etapas de rectificación o conversión.

El modelo EKXJ501ELL100MJ30S está especialmente orientado a aplicaciones de filtrado de entrada y circuitos donde se requiere una tensión nominal elevada.

Su utilización debe realizarse conforme al diseño eléctrico de cada equipo.

CAPACITOR POLARIZADO

El CE-10-500V es un capacitor electrolítico polarizado, por lo que sus terminales deben conectarse respetando la orientación positiva y negativa.

La terminal negativa normalmente se identifica mediante una franja impresa sobre el cuerpo del capacitor.

Una conexión con polaridad invertida puede provocar calentamiento, deterioro, fuga de electrolito o falla del componente.

Antes de instalarlo es indispensable verificar la polaridad indicada en la tarjeta electrónica y en el propio capacitor.

DIMENSIONES Y MONTAJE RADIAL

El EKXJ501ELL100MJ30S utiliza un encapsulado cilíndrico con dos terminales radiales para montaje Through-Hole sobre tarjetas de circuito impreso.

Sus dimensiones principales son:

• Diámetro: 10 mm.
• Longitud del cuerpo: 30 mm.
• Altura máxima instalada: 31.5 mm.
• Separación entre terminales: 5 mm.

Estas medidas son especialmente importantes al seleccionar un capacitor de reemplazo, ya que permiten verificar que exista espacio suficiente dentro del equipo y que coincida con la distribución de perforaciones de la tarjeta electrónica.

APLICACIONES

• Fuentes de alimentación conmutadas.
• Fuentes de alimentación AC/DC.
• Filtrado de voltaje rectificado.
• Circuitos de alimentación de alto voltaje.
• Equipos electrónicos industriales.
• Circuitos electrónicos de potencia.
• Equipos de audio.
• Equipos de instrumentación.
• Equipos de control electrónico.
• Tarjetas electrónicas de alimentación.
• Circuitos de almacenamiento temporal de energía.
• Filtrado de corriente de rizado.
• Reparación de fuentes de alimentación.
• Reparación de equipos electrónicos.
• Proyectos de electrónica de potencia.
• Reemplazo de capacitores electrolíticos compatibles.

VENTAJAS

• Voltaje nominal elevado de 500 VDC.
• Temperatura máxima de operación de 105 °C.
• Vida útil especificada de 8,000 horas a 105 °C.
• Serie diseñada para aplicaciones de larga duración.
• Capacidad de manejo de corriente de rizado.
• Diseño compacto de 10 x 30 mm.
• Montaje radial para tarjetas electrónicas.
• Fabricado por Nippon Chemi-Con.
• Calificación AEC-Q200.
• Cumplimiento RoHS.

IMPORTANTE

• Clave: CE-10-500V.
• Referencia: EKXJ501ELL100MJ30S.
• Fabricante: Nippon Chemi-Con.
• Serie: KXJ.
• Capacitancia: 10 µF.
• Voltaje nominal: 500 VDC.
• Temperatura máxima: 105 °C.
• Tolerancia: ±20 %.
• Vida útil especificada: 8,000 horas a 105 °C.
• Dimensiones: 10 mm de diámetro x 30 mm de longitud.
• Separación entre terminales: 5 mm.
• Es un capacitor polarizado; respete la orientación de sus terminales.
• No exceda el voltaje nominal especificado.
• No utilice el capacitor directamente en corriente alterna sin un circuito diseñado para ello.
• El componente puede conservar una carga eléctrica peligrosa incluso después de desconectar la alimentación.
• Antes de manipular el circuito, verifique que el capacitor se encuentre descargado mediante un procedimiento seguro.
• No provoque cortocircuitos entre sus terminales para descargarlo.
• Para utilizarlo como reemplazo, verifique capacitancia, voltaje, temperatura, corriente de rizado, dimensiones y separación entre terminales.

INCLUYE

• 1 - Capacitor electrolítico de aluminio CE-10-500V, Nippon Chemi-Con EKXJ501ELL100MJ30S.
