XS-398 Modulo Bidireccional Nivel Lógico 5V a 3.3V TTL, 8 Canales, TXS0108E

XS-398 Modulo Bidireccional Nivel Lógico 5V a 3.3V TTL, 8 Canales, TXS0108E

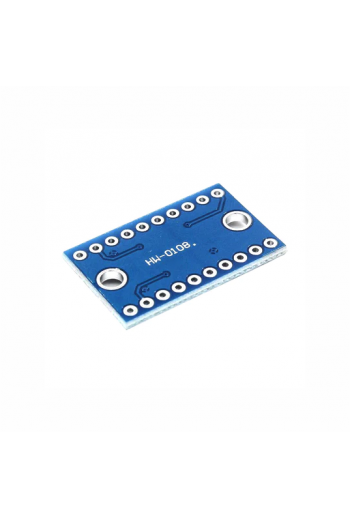

Conectar un dispositivo electrónico de 3.3V a uno de 5V ya no será un problema con la ayuda de este módulo conversor. Este pequeño conversor permite convertir los voltajes lógicos(solo señal de control o comunicación, no de potencia) ya sea de 3.3V a 5V o a la inversa (5V a 3.3V), lo que permite adaptar señales digitales como: SPI, I2C, Serial UART o cualquier señal digital. También permite la conversión de: 5V-3.3V, 3.3V-1.8V, 5V-1.8V.

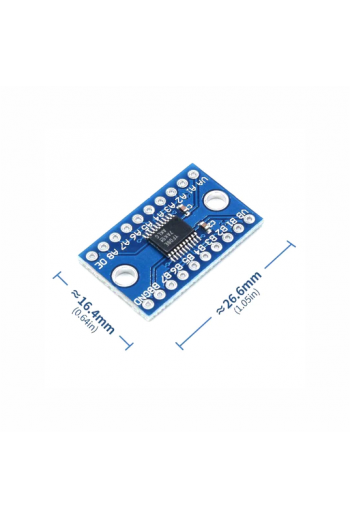

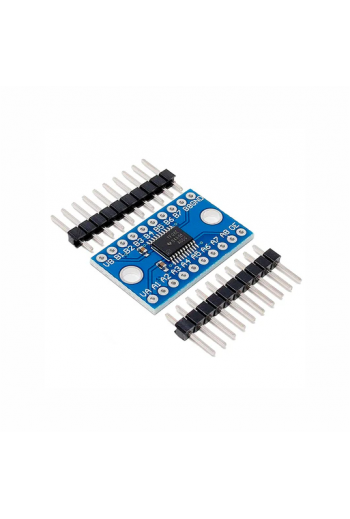

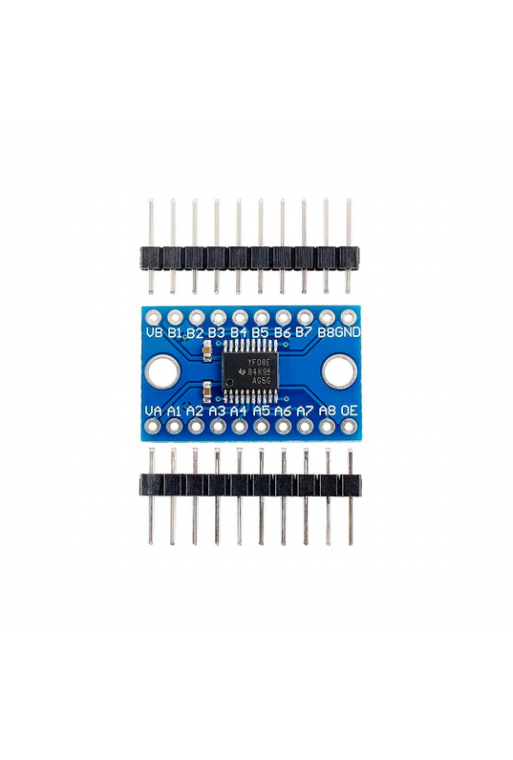

Los pines del módulo tienen un espaciado diseñado para ser montado sobre un protoboard, permitiendo una rápida instalación. La placa necesita ser alimentada por los dos voltajes a convertir y sólo funciona con señales digitales (niveles altos y bajos). NO funciona con señales analógicas. No es necesario configurar cada canal como entrada o salida. Cuando el pin Output Enable(OE) está conectado a GND, las salidas del conversor serán del tipo Alta Impedancia (Hi-Z), esto es usado en comunicaciones de tipo I2C, si es otro tipo de comunicación se debe conectar a VccA y adicionalmente una resistencia pulldown. Sólo funciona con señales lógicas digitales (niveles altos y bajos), no cumple la función de conversor de voltaje como fuente de alimentación(en ese caso debemos utilizar un Conversor DC-DC)

CARACTERÍSTICAS

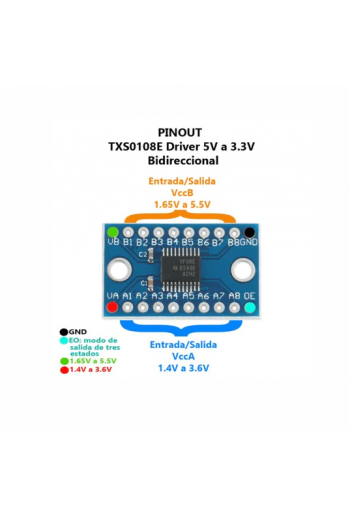

• Puerto A: 1.2V - 3.6V
• Puerto B: 1.65V - 5.5V
• El voltaje en el Puerto A (VccA) debe ser menor que el puerto B (VccB)
• Tasa de transferencia de datos (máx.): 60 Mbps
• Para asegurar un arranque correcto OE debe estar conectado a GND con una resistencia pulldown
• Ancho DIP: 6"

INCLUYE

• 1- XS-398 Modulo Bidireccional Nivel Lógico 5V a 3.3V TTL, 8 Canales, TXS0108E
