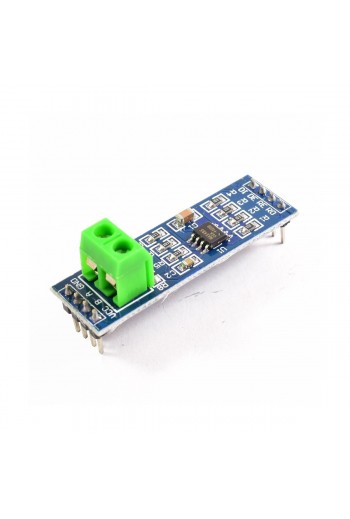

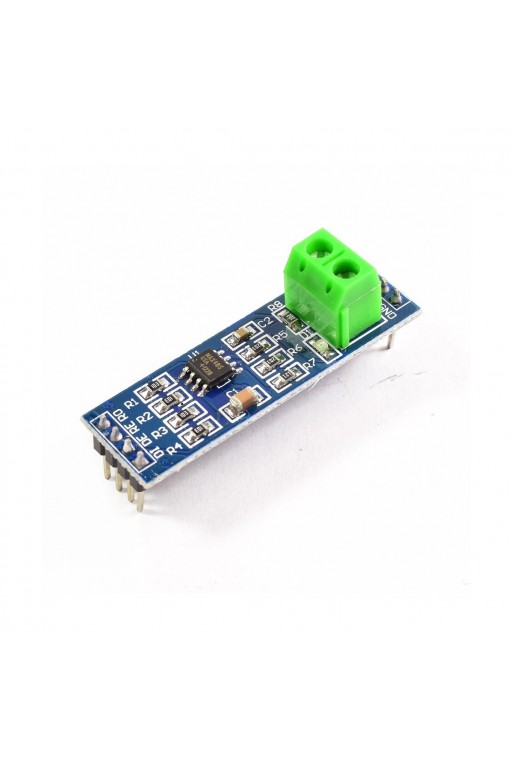

XS-320 Módulo Adaptador UART TTL RS232 a RS485, MAX485

XS-320 Módulo Adaptador UART TTL RS232 a RS485, MAX485

El Módulo Conversor RS485 a Serial TTL permite conectar microcontroladores como Arduino a distancias de hasta 1km utilizando RS485. El módulo está basado en el chip MAX485 y solo permite comunicación half-duplex, si deseamos implementar full-duplex se debe utilizar 2 módulos. RS485 es un estándar industrial de capa física, soporta la implementación de un bus de campo industrial tipo MODBUS, DMX, etc., ampliamente utilizado por su robustez, fácil implementación y buenas prestaciones.

El estándar RS485 está definido como un sistema en bus de transmisión multipunto diferencial, es ideal para transmitir a altas velocidades sobre largas distancias (35 Mbit/s hasta 10 metros y 100 kbit/s en 1200 metros) y a través de canales ruidosos, ya que reduce los ruidos que aparecen en los voltajes producidos en la línea de transmisión. El medio físico de transmisión es un par entrelazado (par trenzado) que admite hasta 32 estaciones en 1 solo hilo, con una longitud máxima de 1200 metros operando a una tasa de transferencia entre 300 y 19200 bit/s en comunicación half-duplex (semiduplex).

ESPECIFICACIONES

• Voltaje de alimentación: 5V DC
• Corriente de operación: 500 uA (máx)
• Chip principal: MAX485
• Tipo de Comunicación: Half-Duplex
• Velocidad máxima de 10 Mbit/s (a 12 metros)
• Distancia máxima de alcance de 1200 metros (a 100 kbit/s)
• Dimensiones: 44*14*20 mm
• Peso: 4 gramos

INCLUYE

• 1- XS-320 Módulo Adaptador UART TTL RS232 a RS485, MAX485
