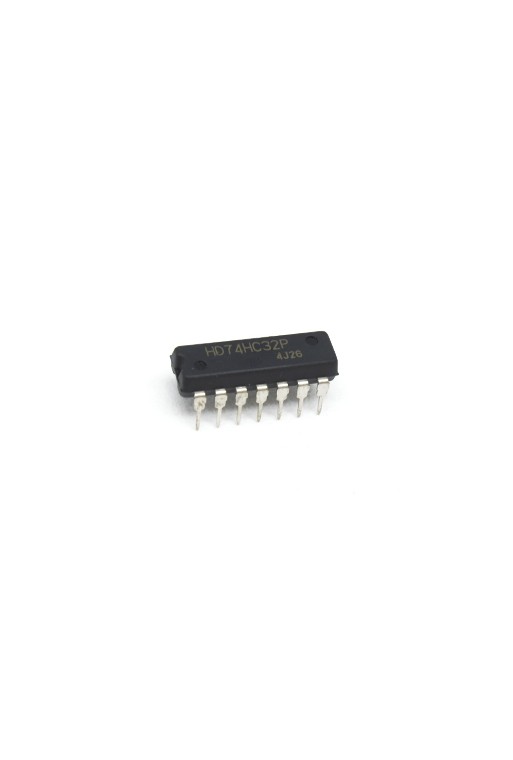

HD74HC32P Circuito Integrado 4 Compuertas OR de 2 Entradas CMOS DIP-14

HD74HC32P Circuito Integrado 4 Compuertas OR de 2 Entradas CMOS DIP-14

El HD74HC32P es un circuito integrado de lógica digital CMOS de alta velocidad que incorpora cuatro compuertas OR independientes de dos entradas, perteneciente a la familia lógica 74HC.

Está diseñado para realizar operaciones lógicas OR en circuitos digitales, sistemas de control, procesamiento de señales binarias y proyectos electrónicos.

Cada compuerta dispone de dos entradas y una salida. La salida presenta un nivel lógico alto cuando una o ambas entradas reciben un nivel lógico alto. Solamente permanece en nivel bajo cuando ambas entradas están en nivel bajo.

El HD74HC32P funciona con un voltaje de alimentación de 2 V a 6 VDC, ofrece bajo consumo de corriente y utiliza un encapsulado DIP-14 de 14 terminales para montaje Through-Hole.

Es adecuado para circuitos combinacionales, sistemas de automatización, interfaces digitales, prototipos y reparación de equipos electrónicos.

CARACTERÍSTICAS

• Circuito integrado de lógica digital.
• Modelo: HD74HC32P.
• Familia lógica: 74HC.
• Tecnología CMOS de alta velocidad.
• Contiene 4 compuertas OR independientes.
• Cada compuerta dispone de 2 entradas.
• Total de 8 entradas y 4 salidas lógicas.
• Alimentación de 2 V a 6 VDC.
• Bajo consumo de corriente estática.
• Operación de alta velocidad.
• Compatible con sistemas digitales de 3.3 V y 5 V, respetando los niveles lógicos.
• Temperatura de operación de -40 °C a +85 °C.
• Encapsulado DIP-14.
• 14 terminales.
• Montaje Through-Hole / THT.
• Adecuado para protoboard y tarjetas electrónicas.

ESPECIFICACIONES

• Número de parte: HD74HC32P.
• Tipo: Circuito integrado lógico.
• Función lógica: OR.
• Familia: HC / High-Speed CMOS.
• Número de compuertas: 4.
• Entradas por compuerta: 2.
• Salidas por compuerta: 1.
• Voltaje de alimentación: 2 V a 6 VDC.
• Retardo de propagación típico: Aproximadamente 9 ns a 5 V, bajo condiciones de prueba.
• Temperatura de operación: -40 °C a +85 °C.
• Encapsulado: DIP-14.
• Montaje: Through-Hole / THT.
• Separación entre terminales consecutivas: 2.54 mm.
• Número de terminales: 14.

¿QUÉ ES UNA COMPUERTA OR?

Una compuerta lógica OR es un circuito digital cuya salida depende del estado de sus señales de entrada.

En una compuerta OR de dos entradas, la salida será igual a 1 cuando al menos una de las entradas se encuentre en nivel lógico alto.

La salida solamente será igual a 0 cuando ambas entradas sean iguales a 0.

Su expresión booleana es:

Y = A + B

Donde A y B representan las entradas y Y corresponde a la salida. El símbolo + representa la operación OR booleana, no una suma aritmética convencional.

TABLA DE VERDAD

CUATRO COMPUERTAS INDEPENDIENTES

El HD74HC32P integra cuatro compuertas OR dentro de un mismo encapsulado, permitiendo realizar hasta cuatro operaciones lógicas independientes.

Cada compuerta cuenta con dos entradas y una salida, compartiendo las conexiones de alimentación del circuito integrado.

Esta configuración permite combinar diferentes señales digitales y reducir la cantidad de componentes necesarios en circuitos que requieren múltiples operaciones OR.

DISTRIBUCIÓN DE TERMINALES

• Pin 1: Entrada 1A.
• Pin 2: Entrada 1B.
• Pin 3: Salida 1Y.
• Pin 4: Entrada 2A.
• Pin 5: Entrada 2B.
• Pin 6: Salida 2Y.
• Pin 7: GND.
• Pin 8: Salida 3Y.
• Pin 9: Entrada 3A.
• Pin 10: Entrada 3B.
• Pin 11: Salida 4Y.
• Pin 12: Entrada 4A.
• Pin 13: Entrada 4B.
• Pin 14: VCC.

TECNOLOGÍA CMOS DE ALTA VELOCIDAD

El HD74HC32P utiliza tecnología CMOS de alta velocidad, caracterizada por su bajo consumo de corriente estática y tiempos de respuesta adecuados para aplicaciones digitales.

Su intervalo de alimentación de 2 V a 6 V permite utilizarlo en diferentes sistemas electrónicos de baja tensión.

La familia 74HC utiliza niveles lógicos CMOS, por lo que debe verificarse la compatibilidad de los niveles de entrada y salida al conectarlo con dispositivos de otras familias lógicas.

COMBINACIÓN DE SEÑALES DIGITALES

Una de las aplicaciones principales del HD74HC32P es combinar dos señales digitales para generar una condición de salida.

Por ejemplo, una compuerta OR puede utilizarse cuando un circuito debe activar una señal si se cumple cualquiera de dos condiciones independientes.

Esto resulta útil en circuitos de habilitación, alarmas, sistemas de control y lógica combinacional.

ENCAPSULADO DIP-14

El HD74HC32P utiliza un encapsulado DIP-14 (Dual In-Line Package) con 14 terminales distribuidas en dos filas paralelas.

Este formato permite instalarlo directamente sobre tarjetas electrónicas mediante soldadura Through-Hole o utilizarlo con zócalos compatibles.

Su separación estándar de 2.54 mm entre terminales consecutivas facilita su utilización en protoboards y proyectos de electrónica educativa.

APLICACIONES

• Circuitos de lógica digital.
• Operaciones booleanas OR.
• Combinación de señales digitales.
• Sistemas de control electrónico.
• Circuitos combinacionales.
• Sistemas de alarmas.
• Habilitación de señales.
• Automatización electrónica.
• Interfaces de microcontroladores.
• Proyectos con Arduino y otros microcontroladores.
• Equipos de instrumentación.
• Electrónica educativa.
• Prácticas de lógica digital.
• Prototipos electrónicos.
• Proyectos en protoboard.
• Reparación de tarjetas electrónicas.
• Reemplazo de circuitos integrados 74HC32 compatibles.

VENTAJAS

• Integra cuatro compuertas OR en un solo circuito integrado.
• Permite combinar señales digitales sin programación.
• Bajo consumo de corriente estática.
• Operación de alta velocidad.
• Alimentación de 2 V a 6 V.
• Encapsulado DIP-14 para montaje convencional.
• Compatible con protoboards y zócalos DIP-14.
• Adecuado para aplicaciones educativas e industriales.

IMPORTANTE

• Modelo: HD74HC32P.
• Función: 4 compuertas OR de 2 entradas.
• Familia: 74HC CMOS.
• Voltaje de alimentación: 2 V a 6 VDC.
• Encapsulado: DIP-14.
• Pin 14: VCC.
• Pin 7: GND.
• No conecte directamente las entradas a voltajes superiores a la alimentación del circuito.
• Evite dejar entradas CMOS sin conectar o flotantes.
• Las salidas están diseñadas para señales lógicas, no para alimentar directamente cargas de alta potencia.
• Se recomienda instalar un capacitor de desacoplamiento de 100 nF entre VCC y GND, cercano al circuito integrado.
• No confundir con el HD74HC08P, que contiene compuertas AND.
• Para reemplazar otros circuitos 7432, 74LS32 o 74HCT32, verifique voltaje de alimentación, niveles lógicos y compatibilidad eléctrica.

INCLUYE

• 1 - Circuito integrado HD74HC32P, 4 compuertas OR de 2 entradas, CMOS DIP-14.
