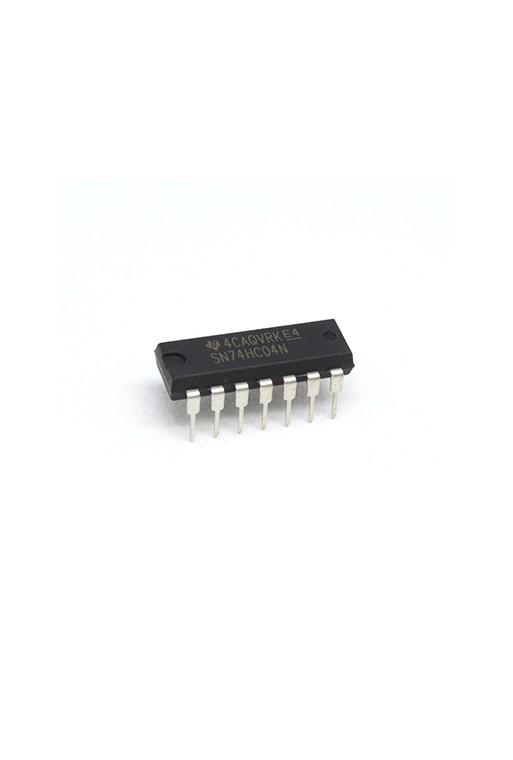

SN74HC04N Circuito Integrado 6 Compuertas Inversoras NOT CMOS DIP-14

SN74HC04N Circuito Integrado 6 Compuertas Inversoras NOT CMOS DIP-14 Texas Instruments

El SN74HC04N es un circuito integrado de lógica digital CMOS de alta velocidad fabricado por Texas Instruments, que incorpora seis compuertas inversoras NOT independientes dentro de un encapsulado DIP-14.

Pertenece a la familia lógica 74HC (High-Speed CMOS) y está diseñado para invertir señales digitales en circuitos electrónicos, sistemas de control, procesamiento de señales binarias y aplicaciones de lógica combinacional.

Cada compuerta dispone de una entrada y una salida. Cuando la entrada recibe un nivel lógico alto, la salida presenta un nivel lógico bajo. Cuando la entrada se encuentra en nivel bajo, la salida cambia a nivel alto.

El SN74HC04N funciona con un voltaje de alimentación de 2 V a 6 VDC, ofrece bajo consumo de corriente estática y utiliza un encapsulado PDIP-14 de 14 terminales para montaje Through-Hole.

Es adecuado para circuitos digitales, sistemas de automatización, interfaces electrónicas, proyectos educativos, prototipos y reparación de equipos electrónicos.

CARACTERÍSTICAS

• Circuito integrado de lógica digital.
• Modelo: SN74HC04N.
• Fabricante: Texas Instruments.
• Familia lógica: 74HC.
• Tecnología CMOS de alta velocidad.
• Contiene 6 compuertas inversoras NOT independientes.
• Cada compuerta dispone de 1 entrada y 1 salida.
• Total de 6 entradas y 6 salidas lógicas.
• Invierte el estado lógico de la señal de entrada.
• Alimentación de 2 V a 6 VDC.
• Bajo consumo de corriente estática.
• Operación de alta velocidad.
• Compatible con sistemas digitales de 3.3 V y 5 V, respetando los niveles lógicos.
• Temperatura de operación de -40 °C a +85 °C.
• Encapsulado PDIP-14.
• 14 terminales.
• Montaje Through-Hole / THT.
• Adecuado para protoboard y tarjetas electrónicas.

ESPECIFICACIONES

• Número de parte: SN74HC04N.
• Marca: Texas Instruments.
• Tipo: Circuito integrado lógico.
• Función lógica: NOT / Inversor.
• Familia: HC / High-Speed CMOS.
• Número de compuertas: 6.
• Entradas por compuerta: 1.
• Salidas por compuerta: 1.
• Voltaje de alimentación: 2 V a 6 VDC.
• Voltaje máximo absoluto de alimentación: 7 V.
• Corriente de salida especificada: ±6 mA a VCC de 5 V.
• Temperatura de operación: -40 °C a +85 °C.
• Encapsulado: PDIP-14.
• Montaje: Through-Hole / THT.
• Separación entre terminales consecutivas: 2.54 mm.
• Número de terminales: 14.

¿QUÉ ES UNA COMPUERTA NOT?

Una compuerta lógica NOT, también conocida como inversor lógico, es un circuito digital cuya salida corresponde al estado lógico opuesto al de su entrada.

Cuando la entrada es igual a 1, la salida será igual a 0. Cuando la entrada es igual a 0, la salida será igual a 1.

Su expresión booleana es:

Y = NOT
