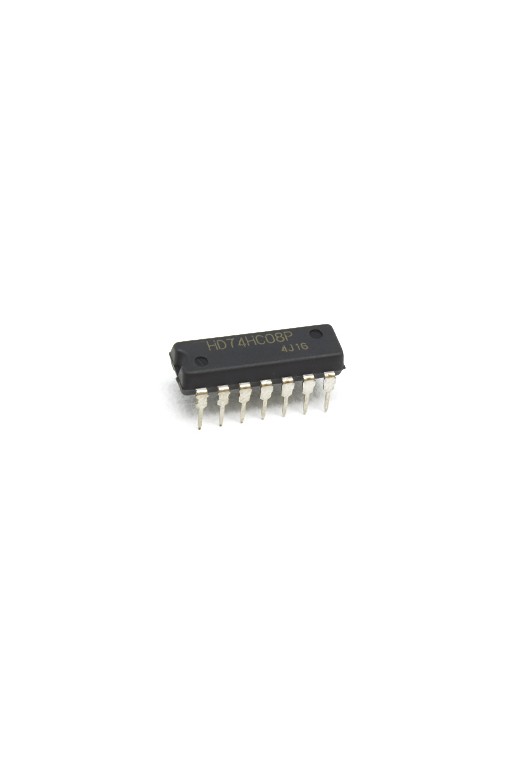

HD74HC08P Circuito Integrado 4 Compuertas AND de 2 Entradas CMOS DIP-14

HD74HC08P Circuito Integrado 4 Compuertas AND de 2 Entradas CMOS DIP-14

El HD74HC08P es un circuito integrado de lógica digital CMOS de alta velocidad que incorpora cuatro compuertas AND independientes de dos entradas, perteneciente a la familia lógica 74HC.

Está diseñado para realizar operaciones lógicas AND en circuitos digitales, sistemas de control, procesamiento de señales binarias y proyectos electrónicos.

Cada compuerta dispone de dos entradas y una salida. La salida presenta un nivel lógico alto únicamente cuando ambas entradas reciben simultáneamente un nivel lógico alto.

El HD74HC08P funciona con un voltaje de alimentación de 2 V a 6 V, ofrece bajo consumo de corriente y utiliza un encapsulado DIP-14 de 14 terminales para montaje Through-Hole.

CARACTERÍSTICAS

• Circuito integrado de lógica digital.
• Modelo: HD74HC08P.
• Familia lógica: 74HC.
• Tecnología CMOS de alta velocidad.
• Contiene 4 compuertas AND independientes.
• Cada compuerta dispone de 2 entradas.
• Total de 8 entradas y 4 salidas lógicas.
• Alimentación de 2 V a 6 VDC.
• Retardo de propagación típico de 9 ns.
• Bajo consumo de corriente estática.
• Corriente de entrada máxima de 1 µA.
• Compatible con aplicaciones digitales de 3.3 V y 5 V, respetando los niveles lógicos.
• Temperatura de operación de -40 °C a +85 °C.
• Encapsulado DIP-14.
• 14 terminales.
• Montaje Through-Hole / THT.

ESPECIFICACIONES

• Número de parte: HD74HC08P.
• Tipo: Circuito integrado lógico.
• Función: AND.
• Familia: HC / High-Speed CMOS.
• Número de compuertas: 4.
• Entradas por compuerta: 2.
• Voltaje de alimentación: 2 V a 6 VDC.
• Retardo de propagación típico: 9 ns, con carga de 50 pF bajo condiciones de prueba.
• Corriente de entrada máxima: 1 µA.
• Corriente estática de alimentación máxima: 1 µA a 25 °C, bajo condiciones especificadas.
• Temperatura de operación: -40 °C a +85 °C.
• Encapsulado: DIP-14 / DILP-14.
• Montaje: Through-Hole.
• Separación entre terminales consecutivas: 2.54 mm.
• Número de terminales: 14.

¿QUÉ ES UNA COMPUERTA AND?

Una compuerta lógica AND es un circuito digital cuya salida depende del estado de dos o más señales de entrada.

En una compuerta AND de dos entradas, la salida solamente será igual a 1 cuando ambas entradas sean iguales a 1.

Si cualquiera de las entradas se encuentra en nivel lógico bajo, la salida también permanecerá en nivel bajo.

Su expresión booleana es:

Y = A · B

Donde A y B representan las entradas y Y corresponde a la salida.

TABLA DE VERDAD

CUATRO COMPUERTAS INDEPENDIENTES

El HD74HC08P integra cuatro compuertas AND dentro de un mismo encapsulado, permitiendo realizar hasta cuatro operaciones lógicas independientes.

Cada compuerta cuenta con dos entradas y una salida, compartiendo únicamente las conexiones de alimentación del circuito integrado.

Esta característica permite reducir la cantidad de componentes necesarios en circuitos digitales que requieren múltiples operaciones AND.

DISTRIBUCIÓN DE TERMINALES

• Pin 1: Entrada 1A.
• Pin 2: Entrada 1B.
• Pin 3: Salida 1Y.
• Pin 4: Entrada 2A.
• Pin 5: Entrada 2B.
• Pin 6: Salida 2Y.
• Pin 7: GND.
• Pin 8: Salida 3Y.
• Pin 9: Entrada 3A.
• Pin 10: Entrada 3B.
• Pin 11: Salida 4Y.
• Pin 12: Entrada 4A.
• Pin 13: Entrada 4B.
• Pin 14: VCC.

TECNOLOGÍA CMOS

El HD74HC08P utiliza tecnología CMOS de alta velocidad, caracterizada por un consumo reducido de corriente estática y tiempos de respuesta adecuados para aplicaciones digitales.

Su alimentación de 2 V a 6 V permite integrarlo en diferentes sistemas electrónicos de baja tensión.

La familia 74HC utiliza niveles lógicos CMOS, por lo que la compatibilidad con señales TTL u otras familias debe verificarse de acuerdo con el voltaje de alimentación y los umbrales de entrada.

APLICACIONES

• Circuitos de lógica digital.
• Operaciones booleanas AND.
• Sistemas de control electrónico.
• Habilitación de señales digitales.
• Combinación de condiciones lógicas.
• Control de señales de entrada.
• Circuitos combinacionales.
• Sistemas digitales de automatización.
• Interfaces de microcontroladores.
• Proyectos con Arduino y otros microcontroladores.
• Equipos de instrumentación.
• Electrónica educativa.
• Prácticas de lógica digital.
• Prototipos en protoboard.
• Reparación de tarjetas electrónicas.
• Reemplazo de circuitos integrados 74HC08 compatibles.

VENTAJAS

• Integra cuatro compuertas en un solo circuito.
• Permite implementar funciones lógicas sin programación.
• Bajo consumo estático.
• Operación de alta velocidad.
• Amplio intervalo de alimentación de 2 V a 6 V.
• Encapsulado DIP-14 fácil de instalar en protoboard.
• Adecuado para circuitos digitales y proyectos educativos.
• Puede utilizarse en sistemas de control y procesamiento de señales lógicas.

IMPORTANTE

• Modelo: HD74HC08P.
• Función: 4 compuertas AND de 2 entradas.
• Familia: 74HC CMOS.
• Alimentación recomendada: 2 V a 6 VDC.
• Encapsulado: DIP-14.
• Pin 14: VCC.
• Pin 7: GND.
• No conecte directamente las entradas a voltajes superiores a la alimentación del circuito.
• Evite dejar entradas CMOS sin conectar o flotantes.
• Las salidas están diseñadas para señales lógicas, no para alimentar directamente cargas de alta potencia.
• Se recomienda utilizar un capacitor de desacoplamiento cercano a las terminales de alimentación.
• Para reemplazar otros integrados de la familia 7408, verifique tecnología, niveles lógicos, voltaje y distribución de terminales.

INCLUYE

• 1 - Circuito integrado HD74HC08P, 4 compuertas AND de 2 entradas, DIP-14.
