CC-220-50V Capacitor Cerámico 220pF 0.22nF 0.00022uF 50V -221-

CC-220-50V Capacitor Cerámico 220pF 0.22nF 0.00022uF 50V -221-

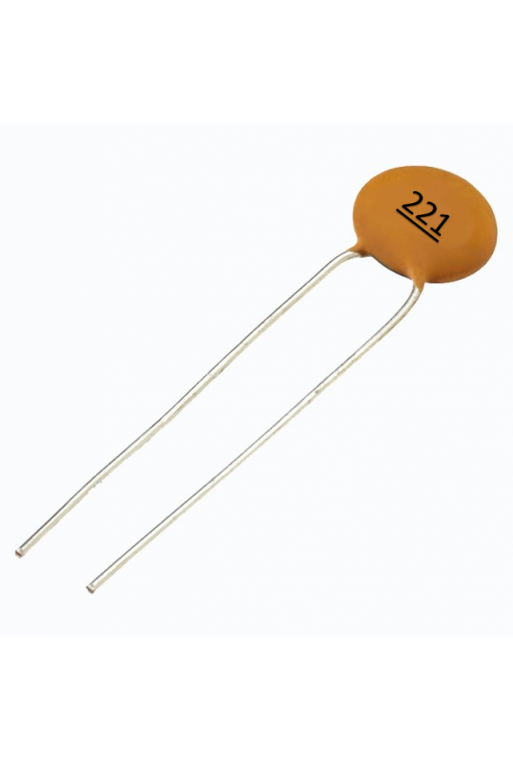

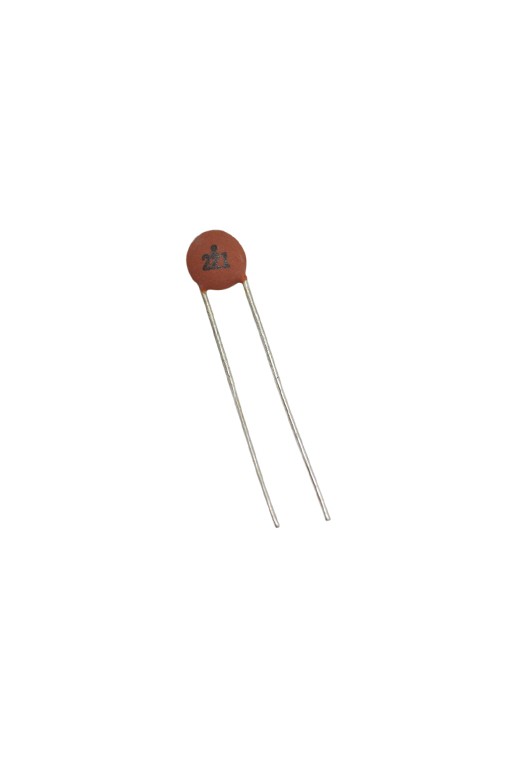

El CC-220-50V es un capacitor cerámico de 220 pF con voltaje nominal de 50 V, identificado comúnmente mediante el código de capacitancia 221.

Su capacitancia de 220 pF también puede expresarse como 0.22 nF o 0.00022 µF, por lo que estas diferentes nomenclaturas representan el mismo valor eléctrico.

Los capacitores cerámicos son componentes pasivos ampliamente utilizados en circuitos electrónicos para filtrado, desacoplamiento, acoplamiento de señales, temporización, osciladores y supresión de ruido de alta frecuencia.

Al tratarse de un capacitor cerámico no polarizado, puede instalarse en cualquiera de los dos sentidos dentro del circuito, siempre respetando su voltaje máximo de operación.

CARACTERÍSTICAS

• Capacitor cerámico.
• Clave: CC-220-50V.
• Código impreso de capacitancia: 221.
• Capacitancia: 220 pF.
• Equivalente a 0.22 nF.
• Equivalente a 0.00022 µF.
• Voltaje nominal: 50 V.
• Componente no polarizado.
• 2 terminales.
• Montaje Through-Hole / THT.
• Adecuado para múltiples aplicaciones electrónicas.

ESPECIFICACIONES

• Clave: CC-220-50V.
• Tipo: Capacitor cerámico.
• Capacitancia: 220 pF.
• Capacitancia en nanofaradios: 0.22 nF.
• Capacitancia en microfaradios: 0.00022 µF.
• Código de capacitancia: 221.
• Voltaje nominal: 50 V.
• Polaridad: No polarizado.
• Número de terminales: 2.
• Tipo de montaje: Through-Hole / THT.

CÓDIGO 221

El código 221 se utiliza para identificar el valor de capacitancia del componente.

En el sistema de codificación de tres dígitos, los primeros dos números representan las cifras significativas y el tercer número indica la cantidad de ceros que deben agregarse, expresando el resultado en picofaradios.

• Primeros dos dígitos: 22.
• Multiplicador: 10¹.
• Resultado: 220 pF.

Por lo tanto:

• 221 = 220 pF.
• 220 pF = 0.22 nF.
• 220 pF = 0.00022 µF.

CAPACITOR NO POLARIZADO

El CC-220-50V es un capacitor cerámico no polarizado.

A diferencia de capacitores electrolíticos polarizados, sus terminales no corresponden a positivo y negativo, por lo que puede instalarse en cualquiera de los dos sentidos dentro del circuito.

Esta característica facilita su utilización tanto en circuitos de corriente directa como en diferentes aplicaciones de señales y corriente alterna, siempre dentro de sus especificaciones eléctricas.

VOLTAJE NOMINAL DE 50 V

El capacitor está especificado para un voltaje nominal de 50 V.

Este valor corresponde al límite de tensión especificado para el componente y no debe excederse durante su operación.

Al seleccionar un capacitor para una aplicación determinada se recomienda mantener un margen adecuado entre el voltaje normal del circuito y el voltaje nominal del capacitor.

APLICACIONES

• Circuitos electrónicos.
• Filtrado de señales.
• Supresión de ruido.
• Desacoplamiento de alta frecuencia.
• Acoplamiento de señales.
• Circuitos resonantes.
• Osciladores.
• Circuitos de radiofrecuencia.
• Temporización.
• Fuentes de alimentación.
• Equipos de audio.
• Equipos de comunicación.
• Proyectos electrónicos.
• Prototipos.
• Reparación de tarjetas electrónicas.
• Reemplazo de capacitores cerámicos de 220 pF compatibles.

CONVERSIÓN DE CAPACITANCIA

Este capacitor puede encontrarse especificado utilizando diferentes unidades de capacitancia. Todas las siguientes expresiones corresponden al mismo valor:

• 220 pF
• 0.22 nF
• 0.00022 µF
• Código 221

Estas equivalencias son especialmente útiles al buscar un componente de reemplazo en diagramas, listas de materiales o tarjetas electrónicas.

IMPORTANTE

• Capacitancia: 220 pF.
• Equivalencia correcta: 220 pF = 0.22 nF = 0.00022 µF.
• Código de capacitancia: 221.
• Voltaje nominal: 50 V.
• Es un capacitor no polarizado.
• No requiere orientación positiva o negativa durante su instalación.
• No exceda el voltaje nominal especificado.
• Para utilizarlo como reemplazo, verifique capacitancia, voltaje, dimensiones y separación entre terminales.

INCLUYE

• 1 - Capacitor cerámico de 220 pF / 0.22 nF / 0.00022 µF, 50 V, código 221.
