XS-592 Módulo BMS 3S 60A con Balanceo y Protección para 3 Baterías de Litio Li-ion LiPo 12.6V

XS-592 Módulo BMS 3S 60A con Balanceo y Protección para 3 Baterías de Litio Li-ion LiPo 12.6V

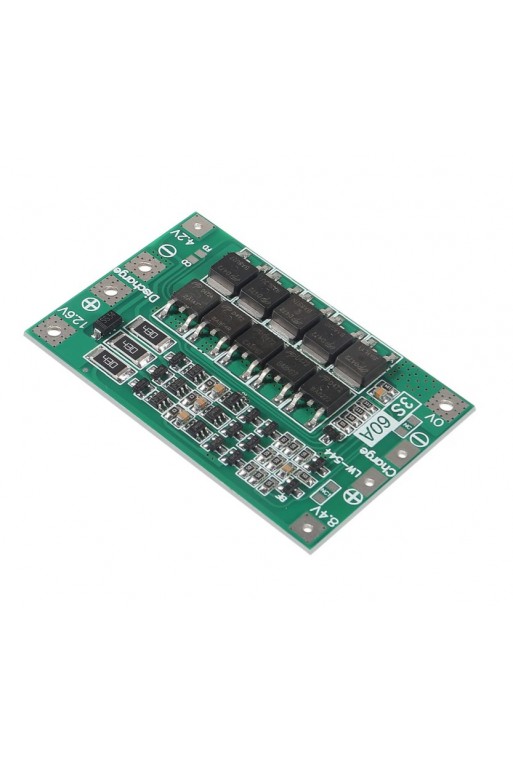

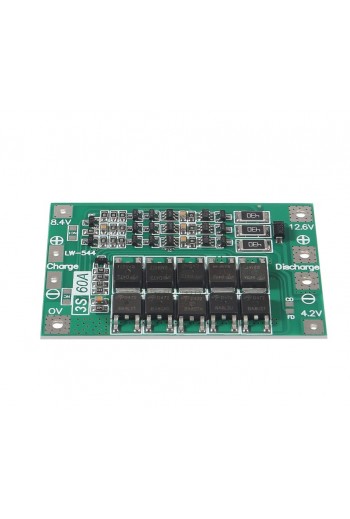

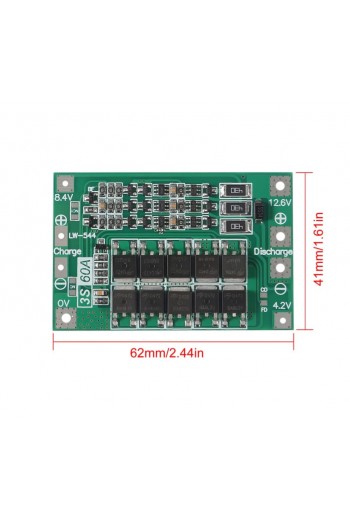

El XS-592 es un módulo BMS 3S de 60A diseñado para administrar y proteger paquetes formados por 3 baterías o celdas de litio conectadas en serie.

Es compatible con paquetes de baterías Li-ion y LiPo 3S con voltaje nominal aproximado de 11.1 V y voltaje máximo de carga de 12.6 V.

La tarjeta incorpora funciones de protección contra sobrecarga, sobredescarga, sobrecorriente y cortocircuito, además de circuitería para ayudar a mantener equilibrado el voltaje de las tres celdas durante el proceso de carga.

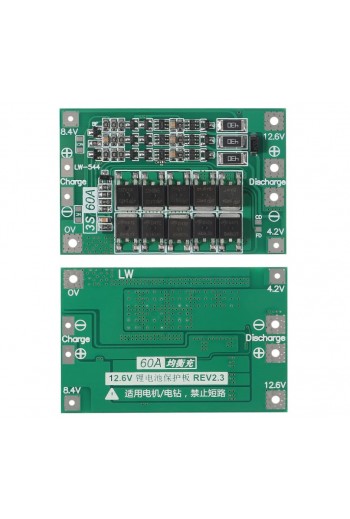

Cuenta con conexiones individuales para cada nivel del paquete de baterías: 0 V, 4.2 V, 8.4 V y 12.6 V, así como terminales independientes para carga (Charge) y descarga (Discharge).

Su capacidad nominal de hasta 60 A permite utilizarlo en aplicaciones que requieren corrientes elevadas, siempre considerando las condiciones térmicas, el calibre de los conductores, las características de las baterías y las especificaciones reales de la aplicación.

CARACTERÍSTICAS

• Módulo BMS para baterías de litio.
• Configuración: 3S.
• Para 3 celdas conectadas en serie.
• Corriente nominal indicada: 60 A.
• Voltaje nominal del paquete: aproximadamente 11.1 V.
• Voltaje máximo de carga: 12.6 V.
• Compatible con baterías Li-ion y LiPo de 4.2 V por celda.
• Balanceo de las celdas.
• Protección contra sobrecarga.
• Protección contra sobredescarga.
• Protección contra sobrecorriente.
• Protección contra cortocircuito.
• Terminales individuales para las 3 celdas.
• Terminales independientes para carga y descarga.
• Múltiples MOSFET de potencia para manejo de corriente.

ESPECIFICACIONES

• Clave: XS-592.
• Tipo: BMS / Sistema de administración y protección de baterías.
• Configuración: 3S.
• Número de celdas en serie: 3.
• Química compatible: Li-ion / LiPo de 4.2 V máximo por celda.
• Voltaje nominal por celda: aproximadamente 3.7 V.
• Voltaje máximo por celda: 4.2 V.
• Voltaje nominal del paquete 3S: aproximadamente 11.1 V.
• Voltaje máximo del paquete 3S: 12.6 V.
• Corriente indicada del módulo: 60 A.
• Función de balanceo: Sí.
• Conexiones de batería: 0 V / 4.2 V / 8.4 V / 12.6 V.
• Conexión de carga: Independiente.
• Conexión de descarga: Independiente.

CONFIGURACIÓN 3S

La denominación 3S significa que el módulo está diseñado para trabajar con 3 celdas conectadas en serie.

Utilizando celdas de litio con voltaje nominal de 3.7 V, el paquete tendrá aproximadamente:

• 1 celda: 3.7 V nominal / 4.2 V completamente cargada.
• 2 celdas en serie: 7.4 V nominal / 8.4 V completamente cargadas.
• 3 celdas en serie: 11.1 V nominal / 12.6 V completamente cargadas.

Por esta razón, un paquete 3S se conoce comúnmente como una batería de 11.1 V nominales y 12.6 V completamente cargada.

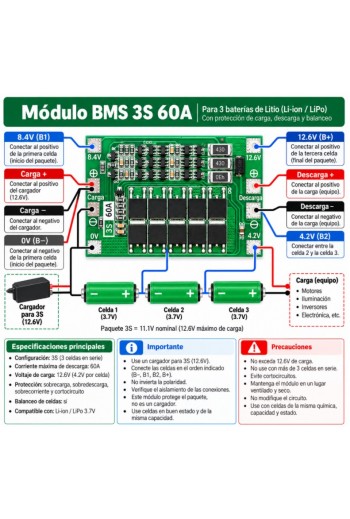

CONEXIÓN DE LAS BATERÍAS

La tarjeta dispone de puntos de conexión identificados para cada nivel de voltaje del paquete:

• 0 V: negativo general del paquete / primera celda.
• 4.2 V: unión entre la celda 1 y la celda 2.
• 8.4 V: unión entre la celda 2 y la celda 3.
• 12.6 V: positivo general del paquete / tercera celda.

Las tres baterías deben conectarse en serie respetando estrictamente el orden y polaridad indicados en la tarjeta.

TERMINALES DE CARGA Y DESCARGA

Este modelo dispone de terminales independientes para las conexiones externas de carga y descarga.

• Charge: conexión destinada al cargador externo.
• Discharge: conexión destinada a la carga o equipo alimentado por las baterías.

Las conexiones positivas se realizan de acuerdo con los puntos indicados en la tarjeta y el diagrama correspondiente del módulo.

BALANCEO DE CELDAS

El módulo incorpora una función de balanceo para las tres celdas, ayudando a reducir diferencias de voltaje entre las baterías que forman el paquete.

En un sistema de baterías conectadas en serie es importante que las celdas mantengan voltajes similares. Si una celda alcanza su límite antes que las demás, puede afectar la capacidad disponible y el comportamiento general del paquete.

El balanceo ayuda a mantener las celdas en condiciones de carga más uniformes.

PROTECCIÓN CONTRA SOBRECARGA

El BMS supervisa individualmente el voltaje de las celdas para evitar que alguna de ellas exceda su límite de carga.

Cuando se detecta una condición de sobrecarga, el circuito de protección puede interrumpir el proceso para ayudar a proteger las baterías.

PROTECCIÓN CONTRA SOBREDESCARGA

El módulo también supervisa el voltaje de las baterías durante la descarga.

Cuando alguna de las celdas alcanza un nivel excesivamente bajo, el BMS puede desconectar la salida para evitar continuar descargando el paquete.

Esta función es especialmente importante en baterías de litio, ya que una descarga excesiva puede reducir considerablemente su vida útil o dañarlas.

PROTECCIÓN CONTRA SOBRECORRIENTE Y CORTOCIRCUITO

La tarjeta incorpora una etapa de potencia formada por múltiples MOSFET que permite controlar la conexión entre las baterías y la carga.

En caso de detectar una condición de corriente excesiva o cortocircuito, el sistema de protección puede interrumpir la descarga para ayudar a proteger el paquete y la tarjeta.

CORRIENTE DE 60 A

El módulo se encuentra identificado como 3S 60A.

La capacidad real de corriente que puede utilizarse de manera segura depende de múltiples factores, incluyendo:

• Temperatura de operación.
• Ventilación y disipación térmica.
• Tiempo durante el cual circula la corriente.
• Calibre y longitud de los conductores.
• Calidad de las conexiones y soldaduras.
• Capacidad de descarga de las baterías utilizadas.
• Diseño y montaje final del sistema.

Para aplicaciones cercanas a la corriente máxima indicada debe verificarse cuidadosamente la temperatura del módulo y utilizar conductores y conexiones adecuados para la corriente requerida.

COMPATIBILIDAD CON BATERÍAS

Puede utilizarse con diferentes formatos de baterías de ion de litio siempre que sean compatibles eléctricamente con un sistema 3S de 4.2 V máximo por celda.

Entre las configuraciones comunes se encuentran paquetes fabricados con:

• Celdas Li-ion 18650.
• Celdas Li-ion 21700.
• Baterías LiPo.
• Otros formatos de celdas de litio compatibles.

También pueden utilizarse varias celdas en paralelo por cada grupo para aumentar la capacidad del paquete, formando configuraciones como 3S2P, 3S3P o superiores, siempre que el sistema se diseñe correctamente.

EL BMS NO SUSTITUYE AL CARGADOR

Es importante considerar que el XS-592 es principalmente un sistema de administración, balanceo y protección de baterías.

El módulo no sustituye una fuente o cargador adecuado para baterías de litio.

Para cargar un paquete Li-ion / LiPo 3S debe utilizarse un cargador apropiado con un voltaje máximo de 12.6 V y un método de carga adecuado para baterías de litio.

APLICACIONES

• Paquetes de baterías Li-ion 3S.
• Paquetes de baterías LiPo 3S.
• Baterías con celdas 18650.
• Baterías con celdas 21700.
• Herramientas alimentadas por batería.
• Equipos portátiles.
• Robótica.
• Proyectos electrónicos.
• Sistemas de respaldo.
• Equipos alimentados con baterías de litio.
• Construcción y reparación de paquetes de baterías.

IMPORTANTE

• Configuración: 3S.
• Para 3 baterías o grupos de baterías conectados en serie.
• Voltaje nominal del paquete: aproximadamente 11.1 V.
• Voltaje máximo de carga del paquete: 12.6 V.
• Utilice únicamente celdas cuya tensión máxima de carga sea de 4.2 V por celda.
• La tarjeta se encuentra identificada como 60 A; la corriente continua utilizable depende de las condiciones de instalación y disipación.
• El BMS no sustituye al cargador externo para baterías de litio.
• Respete estrictamente el orden y polaridad de las conexiones 0 V, 4.2 V, 8.4 V y 12.6 V.
• No invierta la polaridad de las baterías.
• No conecte las celdas al azar ni omita las conexiones intermedias.
• Utilice baterías del mismo tipo, capacidad y características, preferentemente con un estado de carga similar antes de formar el paquete.
• Verifique cuidadosamente todas las conexiones antes de conectar el cargador o la carga.

INCLUYE

• 1 - Módulo BMS XS-592.
• Configuración 3S.
• Corriente indicada: 60 A.
