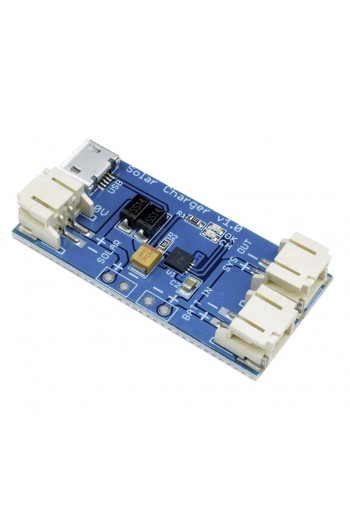

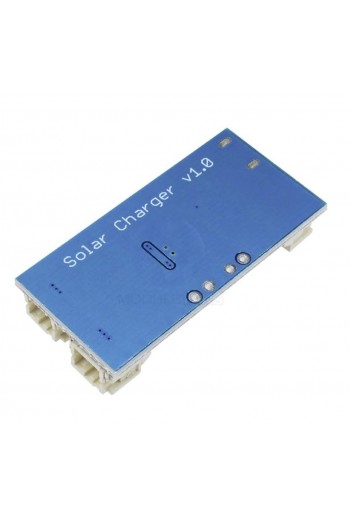

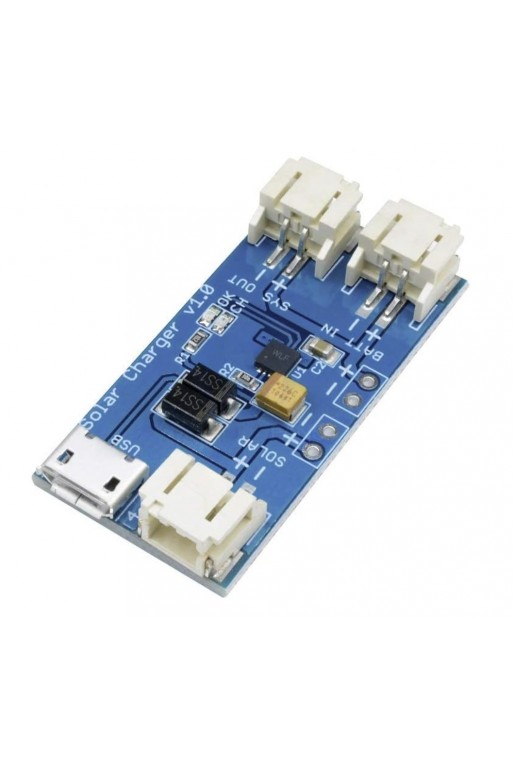

XS-619 Módulo Cargador Solar CN3065 para Baterías de Litio 3.7V Li-Ion LiPo con Micro USB

XS-619 Módulo Cargador Solar para Baterías de Litio 3.7V con CN3065

El módulo XS-619 está basado en el circuito integrado CN3065, diseñado para la carga eficiente de baterías recargables de litio de una sola celda (Li-Ion y Li-Po de 3.7 V). Está optimizado para aplicaciones alimentadas mediante paneles solares de 4.4 a 6 V, ajustando automáticamente la corriente de carga para aprovechar al máximo la energía disponible.

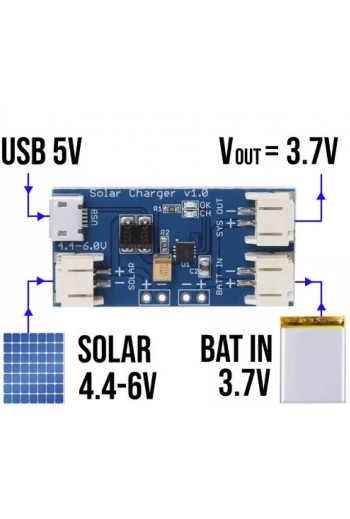

Además de la entrada para panel solar, incorpora una entrada Micro USB de 5 V, conectores JST-PH de 2 pines para batería y panel, indicadores LED de estado y protección contra cortocircuito, convirtiéndolo en una excelente opción para proyectos de energía solar, IoT, sensores remotos y dispositivos portátiles.

CARACTERÍSTICAS

• Basado en el circuito integrado CN3065.
• Diseñado para cargar baterías Li-Ion y Li-Po de una sola celda (3.7 V).
• Optimizado para alimentación mediante paneles solares.
• Entrada adicional mediante puerto Micro USB de 5 V.
• Corriente de carga de hasta 500 mA.
• Voltaje final de carga de 4.2 V.
• Indicadores LED de carga y batería completa.
• Protección contra cortocircuito.
• Recarga automática cuando el voltaje de la batería disminuye.
• Diseño compacto y fácil de integrar en proyectos electrónicos.

ESPECIFICACIONES

• Código: XS-619
• Chip controlador: CN3065
• Tipo de batería: Li-Ion / Li-Po de 3.7 V (1S)
• Voltaje de carga: 4.2 V ±1%
• Entrada solar: 4.4 a 6 VDC
• Entrada USB: 5 V mediante Micro USB
• Corriente máxima de carga: 500 mA
• Conectores: JST-PH 2 pines para panel y batería
• Indicadores: LED de carga y carga completa

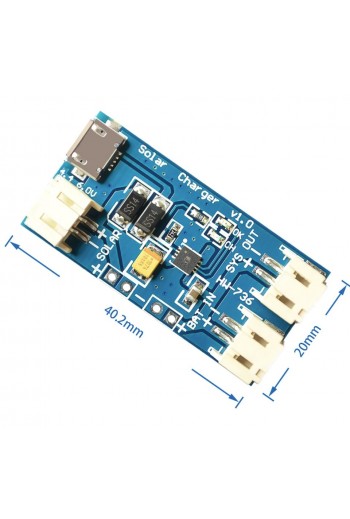

• Dimensiones aproximadas: 40 × 20 mm

APLICACIONES

• Sistemas de energía solar.
• Proyectos IoT alimentados por batería.
• Estaciones meteorológicas.
• Sensores remotos.
• Lámparas solares.
• Dispositivos portátiles.
• Proyectos con baterías 18650 y Li-Po.

VENTAJAS

• Aprovecha eficientemente la energía proveniente de paneles solares.
• Permite cargar la batería también mediante Micro USB.
• Instalación sencilla mediante conectores JST.
• Indicadores LED para monitorear el proceso de carga.
• Ideal para proyectos de bajo consumo energético.

IMPORTANTE

• Compatible únicamente con baterías recargables de litio de una sola celda (1S, 3.7 V nominal).
• No debe utilizarse para cargar baterías de dos o más celdas en serie.
• La carga debe conectarse en paralelo con la batería.
• Se recomienda utilizar paneles solares con salida de 5 V a 6 V para un funcionamiento óptimo.

INCLUYE

• 1 - Módulo cargador solar para baterías de litio con CN3065.
