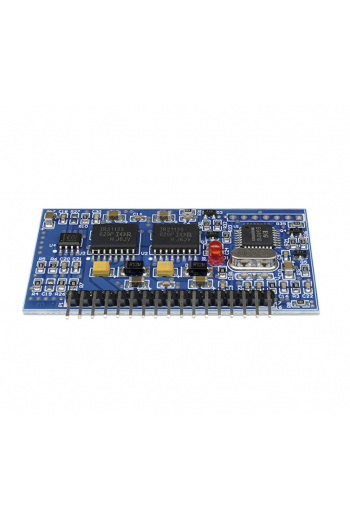

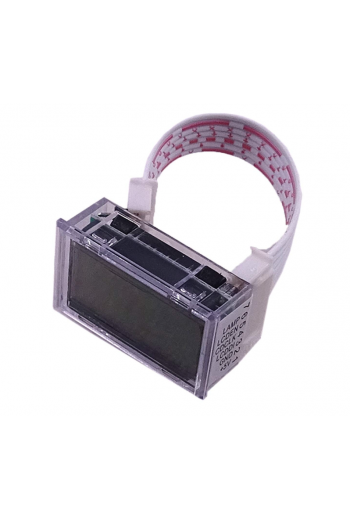

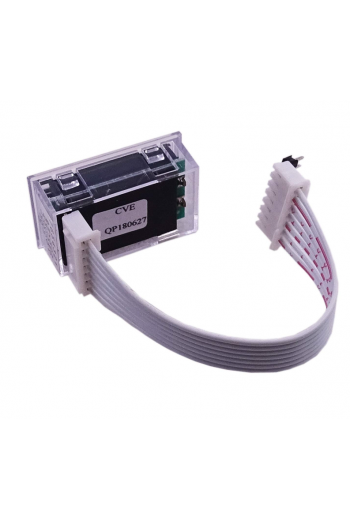

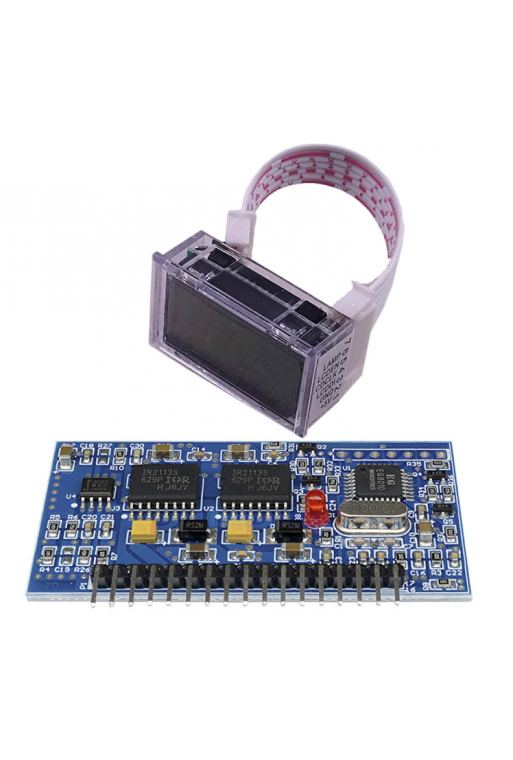

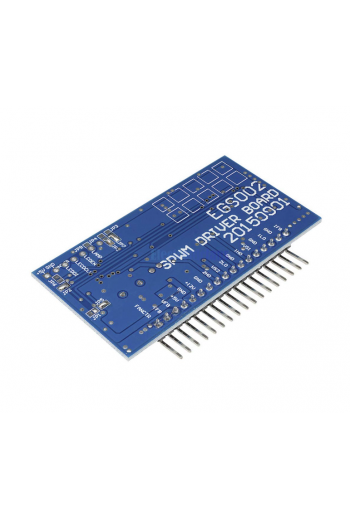

XS-352 Modulo Inversor Senoidal SWPM con LCD, EGS002 EG8010 IR2110

XS-352 Modulo Inversor Senoidal SWPM con LCD, EGS002 EG8010 IR2110

EG8010 es un inversor de onda sinusoidal digital ASIC (Application Integrated Circuit) con función completa de control de tiempo muerto incorporado. Se utiliza en DC-DC-AC sistemas de conversión de potencia de dos etapas o sistemas de transformador de frecuencia de baja potencia DC-AC. EG8010 puede alcanzar la onda sinusoidal pura 50 / 60Hz con exactitud, armónicos bajos y sin distorsión por el oscilador cristalino externo de 12MHz.El circuito EG8010 es un CMOS que integra el generador sinusoidal SPWM, circuito de control de tiempo muerto, divisor de rango, circuito de inicio suave (soft start), protección de circuito, comunicación serie RS232, controlador de LCD, etc.

ESPECIFICACIONES

• Módulo:EGS002 Inversor Senoidal SPWM
• Chip´s: EG8010 + IR2110
• Color del PCB: Azul
• Voltaje de alimentación (VCC): 5V DC
• Interfaz de comunicación serial RS23
• Salida de onda sinusoidal pura
• Frecuencia: 50Hz / 60Hz
• Modulación unipolar y bipolar
• Oscilador de cristal: 12 MHz
• Sobretensión, baja tensión, sobre corriente, función de protección de sobrecalentamiento
• PWM Frecuencia portadora de 23.4 KHz
• Pin de modo de arranque suave que establece el tiempo de respuesta de 1S
• Dimensiones: 61.9mm x 32.7mm
• Peso: 24g

INCLUYE

• 1- XS-352 Modulo Inversor Senoidal SWPM con LCD, EGS002 EG8010 IR2110
