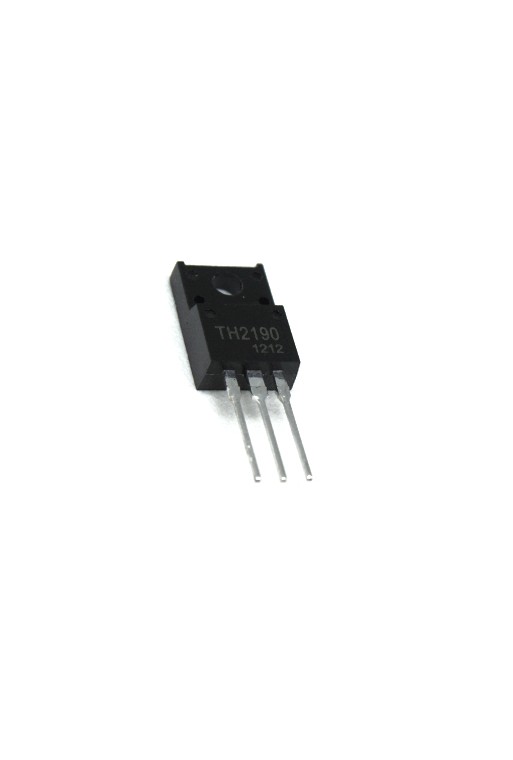

TH2190 Transistor BJT NPN de Potencia 800V 6A TO-220F Horizontal de TV TT2190

TH2190 (TT2190) Transistor NPN de Potencia 800V 8A 35W TO-220F para Deflexión Horizontal

El TH2190, comercialmente asociado a la referencia TT2190, es un transistor bipolar de potencia tipo NPN, diseñado para aplicaciones de conmutación de alto voltaje y circuitos de salida de deflexión horizontal en televisores de tubo de rayos catódicos (CRT).

La referencia TT2190 fue desarrollada originalmente por SANYO y utiliza tecnología de silicio de triple difusión planar, con características de conmutación rápida, alta tensión de ruptura y un diodo amortiguador integrado.

El transistor ofrece un voltaje máximo entre colector y emisor de 800V, una corriente continua máxima de colector de 8A y una capacidad de disipación de hasta 35W cuando la temperatura de la carcasa se mantiene a 25°C.

Su encapsulado de potencia de tres terminales permite utilizarlo en tarjetas electrónicas mediante montaje de orificio pasante (THT).

Es especialmente útil para mantenimiento y reparación de televisores CRT, etapas de salida horizontal y otros circuitos de conmutación de alto voltaje compatibles.

CARACTERÍSTICAS

• Transistor bipolar de potencia BJT.
• Modelo comercial: TH2190.
• Referencia técnica: TT2190.
• Fabricante original de referencia: SANYO.
• Polaridad NPN.
• Tecnología de silicio de triple difusión planar.
• Voltaje máximo colector-base de 1500V.
• Voltaje máximo colector-emisor de 800V.
• Corriente continua máxima de colector de 8A.
• Corriente máxima de colector en pulso de 20A.
• Disipación máxima de 35W a Tc = 25°C.
• Conmutación rápida.
• Diodo amortiguador integrado.
• Encapsulado de potencia tipo TO-220F.
• Montaje de orificio pasante (THT).
• Diseñado para aplicaciones de salida horizontal en televisores CRT.

ESPECIFICACIONES TÉCNICAS

• Modelo: TH2190 / TT2190.
• Tipo: Transistor bipolar BJT.
• Polaridad: NPN.
• Material semiconductor: Silicio.
• Voltaje colector-base (VCBO): 1500V.
• Voltaje colector-emisor (VCEO): 800V.
• Voltaje emisor-base (VEBO): 6V.
• Corriente continua máxima de colector (IC): 8A.
• Corriente máxima de colector en pulso (ICP): 20A.
• Disipación máxima de potencia (PC): 35W a Tc = 25°C.
• Disipación a temperatura ambiente de 25°C: 2W, según referencia original SANYO.
• Temperatura máxima de unión (Tj): 150°C.
• Temperatura de almacenamiento: -55°C a +150°C.
• Voltaje máximo de saturación colector-emisor: 3V a IC = 4.5A e IB = 0.9A.
• Voltaje máximo de saturación base-emisor: 1.5V a IC = 4.5A e IB = 0.9A.
• Ganancia mínima hFE: 10 a IC = 1A y VCE = 5V.
• Ganancia hFE: 5 a 8 a IC = 5A y VCE = 5V.
• Tiempo de caída típico (tf): 0.3µs bajo condiciones de prueba.
• Diodo amortiguador: Integrado entre colector y emisor.
• Encapsulado de referencia: TO-220FI(LS) / TO-220F.
• Número de terminales: 3.
• Tipo de montaje: THT.

¿CÓMO FUNCIONA?

El TH2190 / TT2190 es un transistor NPN que controla la circulación de corriente entre colector y emisor mediante una señal aplicada a su terminal de base.

En aplicaciones de conmutación, alterna entre estados de conducción y corte para controlar la transferencia de energía dentro de un circuito.

Su diseño está orientado a trabajar con tensiones elevadas y cambios rápidos de estado, características importantes en las etapas de salida horizontal de televisores CRT.

El dispositivo incorpora un diodo amortiguador que forma parte del funcionamiento de este tipo de circuitos.

APLICACIONES EN DEFLEXIÓN HORIZONTAL

En los televisores de tubo de rayos catódicos, la etapa de deflexión horizontal controla la corriente que circula por el circuito asociado al barrido horizontal de la imagen.

El transistor de salida horizontal trabaja como un interruptor electrónico de potencia y está sometido a pulsos de tensión y corriente elevados.

El TT2190 fue diseñado específicamente para este tipo de aplicación, ofreciendo alta tensión de ruptura, conmutación rápida y un diodo amortiguador integrado.

Durante una reparación, es importante comprobar no solamente las características del transistor, sino también el estado de los componentes asociados a la etapa horizontal.

DIODO AMORTIGUADOR INTEGRADO

El transistor incorpora un diodo amortiguador entre colector y emisor, utilizado para conducir corriente en determinadas condiciones de funcionamiento del circuito de deflexión.

Esta característica es importante al seleccionar un reemplazo, ya que no todos los transistores NPN de potencia incorporan un diodo equivalente.

Para realizar una sustitución deben verificarse la polaridad, el voltaje, la corriente y las características del diodo integrado.

DISTRIBUCIÓN DE TERMINALES

La hoja técnica original de SANYO identifica las terminales de la siguiente manera:

• Terminal 1 - Base (B): entrada de control del transistor.
• Terminal 2 - Colector (C): terminal principal de potencia.
• Terminal 3 - Emisor (E): terminal de referencia de conducción.

Esta distribución corresponde a la referencia TT2190LS de SANYO. Antes de instalar una pieza marcada TH2190, debe comprobarse que su encapsulado y distribución de terminales coincidan.

ENCAPSULADO TO-220F

El encapsulado TO-220F es una presentación de potencia con tres terminales, adecuada para montaje de orificio pasante.

La referencia original TT2190LS utiliza el encapsulado SANYO TO-220FI(LS).

Este tipo de encapsulado permite fijar el componente mecánicamente y transferir calor hacia un sistema de disipación apropiado.

Es importante verificar las características de aislamiento eléctrico y la compatibilidad mecánica del componente suministrado antes de instalarlo.

APLICACIONES

• Etapas de salida horizontal de televisores CRT.
• Reparación de televisores de tubo.
• Circuitos de deflexión horizontal.
• Etapas de conmutación de alto voltaje compatibles.
• Mantenimiento de tarjetas electrónicas.
• Reparación de equipos electrónicos antiguos.
• Sustitución de transistores de salida horizontal compatibles.
• Circuitos de potencia con requerimientos equivalentes.
• Servicio técnico de equipos de video CRT.

VENTAJAS

• Alta tensión de ruptura de 1500V entre colector y base.
• Voltaje máximo colector-emisor de 800V.
• Corriente continua máxima de colector de 8A.
• Capacidad de disipación de hasta 35W bajo condiciones especificadas.
• Conmutación rápida.
• Diodo amortiguador integrado.
• Encapsulado de potencia para montaje THT.
• Diseñado para aplicaciones de salida horizontal CRT.

RECOMENDACIONES DE INSTALACIÓN

• Verificar la distribución de terminales antes de instalar.
• Comprobar que el encapsulado sea compatible con el montaje original.
• Utilizar un sistema de disipación térmica adecuado.
• Respetar los límites de voltaje, corriente y potencia.
• Comprobar el circuito de excitación de base.
• Verificar el estado de los componentes asociados a la etapa horizontal.
• Confirmar que el reemplazo incorpore el diodo amortiguador requerido.
• Desenergizar el equipo antes de realizar trabajos de mantenimiento.
• En televisores CRT, considerar que pueden permanecer tensiones peligrosas incluso después de desconectar la alimentación.
• Realizar las reparaciones únicamente con los procedimientos y herramientas de seguridad apropiados.

IMPORTANTE

• Modelo comercial: TH2190.
• Referencia técnica utilizada: TT2190.
• Tipo: Transistor NPN de potencia.
• Voltaje máximo colector-emisor: 800V.
• Corriente continua máxima de colector: 8A.
• Disipación máxima: 35W a Tc = 25°C.
• Diodo amortiguador integrado.
• Encapsulado de referencia: TO-220F.
• Las especificaciones corresponden a la familia TT2190 y deben confirmarse para la variante física suministrada.
• Los valores máximos de voltaje, corriente y potencia no deben utilizarse simultáneamente sin comprobar las condiciones de operación segura.
• Para reemplazos, verificar características eléctricas, diodo interno, terminales y dimensiones.

INCLUYE

• 1 transistor NPN de potencia TH2190.
