J113 Transistor JFET Canal N 35V 2-9mA 625mW TO-92-3

J113 Transistor JFET Canal N 35V 2-9mA 625mW TO-92-3

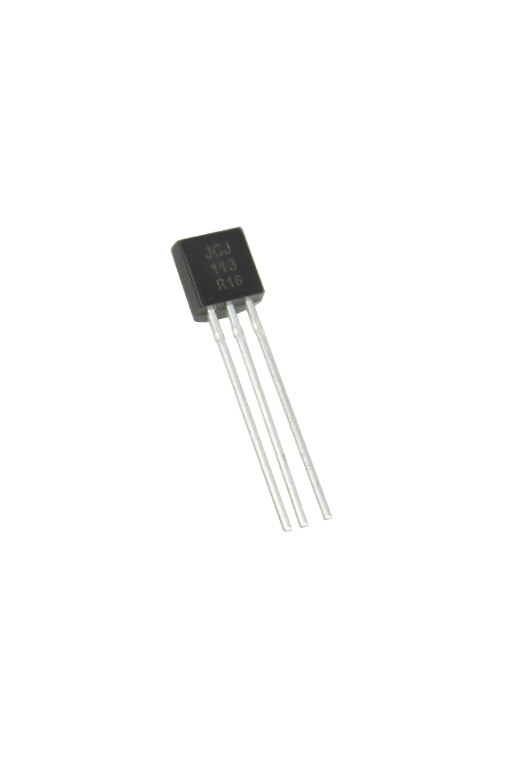

El J113 es un transistor JFET (Junction Field Effect Transistor) de canal N, diseñado principalmente para aplicaciones de conmutación analógica de bajo nivel, control de señales y circuitos electrónicos donde se requiere una alta impedancia de entrada.

Soporta un voltaje de hasta 35 V y presenta una corriente de drenaje IDSS especificada en un rango de 2 mA a 9 mA. Se presenta en encapsulado TO-92 de 3 terminales para montaje through-hole.

El J113 puede utilizarse en aplicaciones como interruptor analógico, circuitos Sample & Hold, amplificadores estabilizados por chopper, control de señales y diferentes etapas analógicas.

CARACTERÍSTICAS

• Transistor JFET de canal N.
• Modelo: J113.
• Voltaje máximo: 35 V.
• Corriente IDSS: 2 mA a 9 mA.
• RDS(on) máxima: 100 Ω.
• Disipación máxima de potencia: 625 mW.
• Alta impedancia de entrada característica de tecnología JFET.
• Adecuado para conmutación de señales analógicas.
• Encapsulado TO-92 de 3 terminales.
• Montaje through-hole / orificio pasante.

ESPECIFICACIONES

• Modelo: J113.
• Tipo de transistor: JFET.
• Canal: N.
• V(BR)GSS: 35 V.
• IDSS: 2 mA a 9 mA.
• RDS(on): 100 Ω máximo.
• Disipación máxima de potencia: 625 mW.
• Corriente máxima directa de compuerta: 50 mA.
• Temperatura de unión: -55 °C a +150 °C.
• Encapsulado: TO-92 / TO-92-3.
• Número de terminales: 3.
• Montaje: Through-hole / THT.

TRANSISTOR JFET DE CANAL N

El J113 pertenece a la familia de transistores JFET de canal N. A diferencia de un transistor bipolar BJT, el JFET es un dispositivo controlado principalmente por voltaje y presenta una elevada impedancia de entrada.

Estas características lo hacen especialmente adecuado para manejar señales de bajo nivel y para diferentes aplicaciones analógicas.

CONMUTACIÓN ANALÓGICA

Una de las principales aplicaciones del J113 es funcionar como interruptor electrónico para señales analógicas.

Puede utilizarse para permitir o bloquear el paso de una señal mediante el control aplicado a su terminal Gate, siendo útil en circuitos de selección, procesamiento y acondicionamiento de señales.

IDSS DE 2 mA A 9 mA

La corriente IDSS representa la corriente de drenaje del JFET bajo las condiciones de prueba especificadas por el fabricante con VGS = 0 V.

Para el J113 se especifica un rango de 2 mA a 9 mA.

Este parámetro no debe interpretarse como una corriente máxima absoluta de carga, sino como una característica eléctrica utilizada para definir el comportamiento del dispositivo.

APLICACIONES

• Interruptores analógicos.
• Conmutación de señales de bajo nivel.
• Circuitos Sample & Hold.
• Amplificadores estabilizados por chopper.
• Circuitos de audio.
• Procesamiento de señales analógicas.
• Etapas de control.
• Instrumentación electrónica.
• Proyectos electrónicos.
• Reparación de equipos electrónicos.

ENCAPSULADO TO-92

El J113 utiliza un encapsulado TO-92 de 3 terminales, diseñado para montaje convencional a través de orificios en la tarjeta de circuito impreso.

Su formato compacto permite utilizarlo en prototipos, tarjetas electrónicas y diferentes equipos donde se requiera un JFET discreto.

IMPORTANTE

• El J113 es un JFET de canal N; no debe confundirse con un MOSFET o transistor BJT.
• Voltaje especificado: 35 V.
• IDSS: 2 mA a 9 mA.
• RDS(on): hasta 100 Ω.
• Disipación máxima: 625 mW.
• Encapsulado: TO-92 de 3 terminales.
• La corriente IDSS no representa la corriente máxima absoluta que puede manejar el transistor.
• Antes de utilizarlo como reemplazo, verifique las características eléctricas y la distribución de terminales del componente original.
• La distribución física de terminales puede variar entre fabricantes o versiones; consulte la hoja de datos correspondiente al componente adquirido antes de instalarlo.
• Utilice protección contra descargas electrostáticas durante su manipulación.

INCLUYE

• 1 - Transistor JFET J113.
• Encapsulado TO-92-3.
