XS-599 Sensor Detector de Ritmo Pulso Cardiaco KY-039

XS-599 Sensor Detector de Ritmo Cardíaco / Pulso KY-039

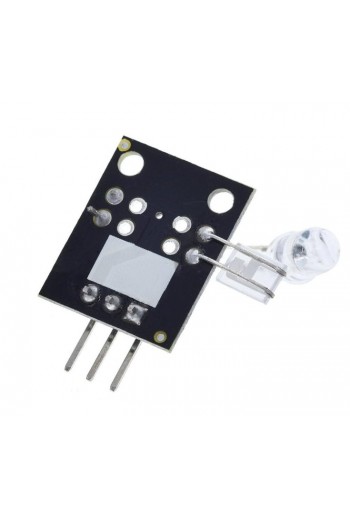

El sensor XS-599 KY-039 es un módulo económico y práctico diseñado para la detección de ritmo cardíaco mediante tecnología óptica infrarroja. Utiliza un LED infrarrojo (IR) y un fototransistor para detectar los cambios en el flujo sanguíneo al colocar un dedo sobre el sensor, permitiendo obtener una señal analógica que puede ser procesada por microcontroladores y sistemas embebidos.

Es ideal para proyectos educativos, prototipos de monitoreo biométrico y experimentación electrónica con plataformas como Arduino, Raspberry Pi, PIC y otros microcontroladores compatibles.

Nota: Este producto es para proyectos educativos y experimentales, no es un dispositivo médico.

CARACTERÍSTICAS

• Sensor detector de pulso cardíaco por infrarrojo
• Modelo KY-039
• Salida analógica para fácil lectura y procesamiento
• Compatible con Arduino, Raspberry Pi, PIC y otros microcontroladores
• Bajo costo y fácil integración en proyectos electrónicos
• Diseño compacto y ligero
• Ideal para aprendizaje y experimentación biométrica

ESPECIFICACIONES

• Modelo: XS-599 / KY-039
• Tipo: Sensor óptico de pulso cardíaco
• Voltaje de operación: 3.3V ~ 5V DC
• Salida: Analógica

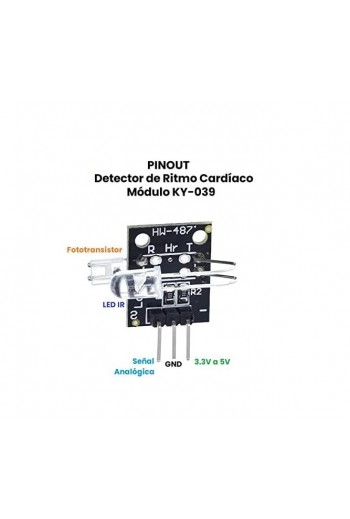

• Interfaz: 3 pines
• Pin S: Señal
• Pin central: VCC
• Pin -: GND
• Tecnología: LED infrarrojo + fototransistor

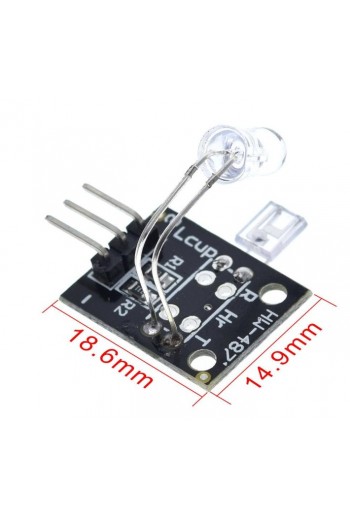

• Dimensiones: 14.9 × 18.6 × 12 mm
• Peso: 4 g

FUNCIONAMIENTO

• Detecta variaciones en el flujo sanguíneo mediante luz infrarroja

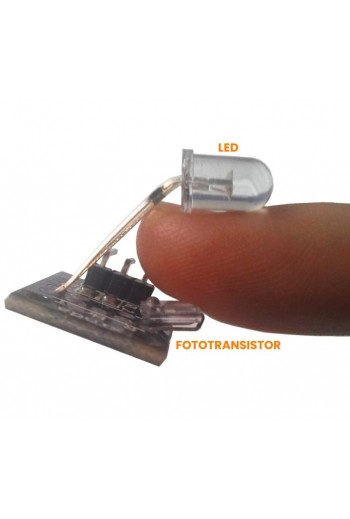

• El dedo debe colocarse correctamente entre el emisor y receptor óptico
• La señal puede verse afectada por iluminación ambiental intensa
• Se recomienda usar en entornos con interferencia lumínica mínima para mejores resultados

APLICACIONES

• Proyectos con Arduino y microcontroladores
• Monitoreo experimental de ritmo cardíaco
• Proyectos biométricos educativos
• Sistemas de adquisición de señales analógicas
• Experimentación electrónica y prototipado

INCLUYE

• 1 - Sensor detector de ritmo cardíaco XS-599 KY-039
