Este módulo lleva el sensor MAX30100 de oximetría de pulso y frecuencia cardíaca. Es un sensor óptico que toma sus lecturas desde la emisión de dos longitudes de onda de luz por medio de leds (un rojo y un infrarrojo) y luego mide la absorción de luz en la sangre pulsante a través del fotodetector. Esta combinación de colores LED en particular está optimizada para leer los datos a través de la punta del dedo. La señal es procesada por una unidad de procesamiento de señal analógica de bajo ruido y comunicada al MCU a través de la interfaz  I2C. Los desarrolladores de las aplicaciones de usuario final deben tener en cuenta que las lecturas pueden verse dañadas por el exceso de movimiento y los cambios en la temperatura.

ESPECIFICACIONES

• Voltaje de Operación (VIN): 5V DC
• Regulador de voltaje de 3.3V y 1.8V incorporados a la placa
• Sensor óptico combinado con un foto-detector.
• Led rojo (E): 660nm
• Led infrarrojo(D): 920nm
• Protocolo de Comunicación : I2C
• Conversor ADC a 16 bit
• Temperatura de trabajo: -40°C a +85°C
• Dimensiones: 14mm x 13mm x 14 mm

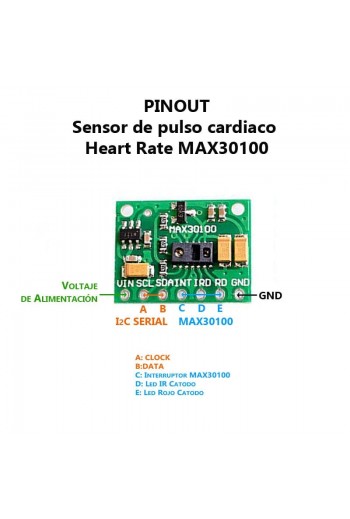

• Pines:

• VIN: 5V DC
• GND: 0V
• SCL: I2C CLOCK
• SDA: I2C DATA
• INT: Interrupción, activo a estado bajo
• IRD: Cátodo led infrarrojo (No conectar)
• RD: Cátodo led rojo (No conectar)

• Nota: Este producto no es un producto médico,  debe ser utilizado en aplicaciones donde la salud de la persona no esté nunca comprometida.

INCLUYE

• 1- XS-302 Modulo Sensor Frecuencia Cardiaca y Oxímetro MAX30100
