XS-301 AD8232 ECG Módulo Monitor de Pulso Cardíaco Electrocardiograma

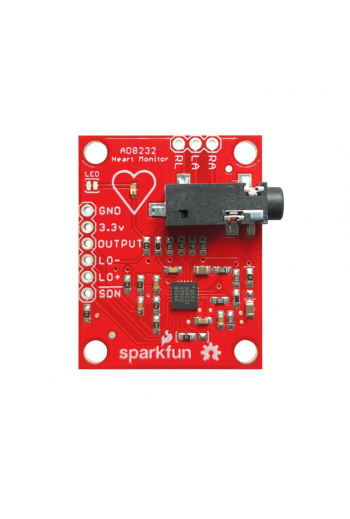

XS-301 AD8232 ECG Módulo Monitor de Pulso Cardíaco

El módulo de frecuencia cardiaca con el AD8232 es un dispositivo el cual es capaz de medir actividad eléctrica del corazón. La actividad puede ser desplegada mediante una gráfica tipo ECG. El módulo consta de un amplificador operacional de instrumentación. Es ideal para comenzar con las aplicaciones biomédicas. Y es compatible con cualquier microcontrolador o tarjeta de desarrollo tipo Arduino.

ESPECIFICACIONES

• Modelo: Modulo AD8232 ECG Pulso Cardíaco
• Dimensiones: 28mm x 35mm
• Voltaje de operación: 3.3 V
• Bajo consumo de corriente: 170 uA
• Salida de tipo analógica
• Rechazo de ruido a 60Hz: 80dB
• Configuraciones: 2 o 3 electródos
• Ganancia elevada (G=100), con bloqueo de corriente DC
• Electrodos: 3
• Salida analógica
• Jack de 3.5 mm para la conexión de los cables para electrodos
• Led de encendido: No
• Led Indicador: Se prenderá conforme al ritmo cardíaco
• Rango de temperatura nominal: 0-70 ℃
• Rango de temperatura de trabajo:-40-85 grados
• Modo de configuración ECG o electrocardiograma y la salida como lectura analógica
• Obtiene señales de los intervalos PR Y QT
• Está diseñado para extraer, amplificar y filtrar pequeñas señales biográficas
  Nota: Para tener una buena lectura del modulo AD8232 debe de retirar la mica que protege al gel conductor que viene integrado con los electrodos y pegarlos en los puntos específicos del cuerpo humano, de lo contrario tendrás lecturas erróneas, de igual manera cuando se empieza a secar el gel conductor de los electrodos obtendras malas lecturas, por lo que te recomendamos intercambiar los parches de los electrodos periódicamente.
• Cables y Electrodos de venta también por separado en este enlace

INCLUYE

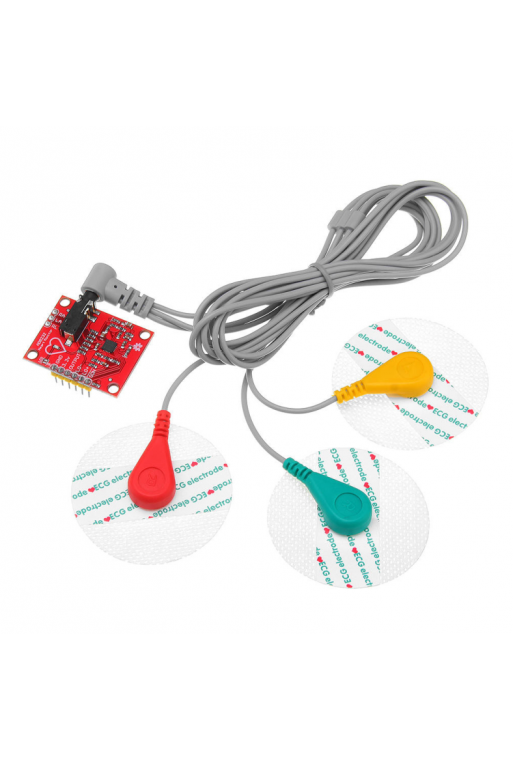

• 1- XS-301 AD8232 ECG Módulo Monitor de Pulso Cardíaco y sus Accesorios
