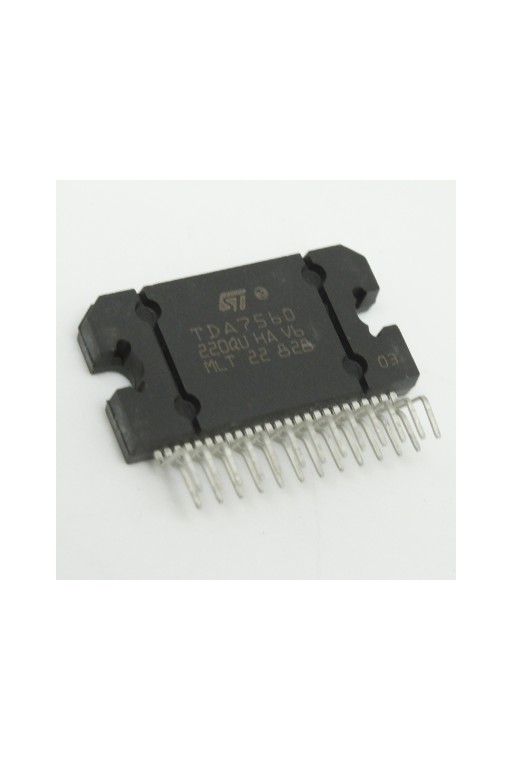

TDA7560 Circuito Integrado Amplificador de Audio 4x51W Clase AB Automotriz Flexiwatt-25, Reemplazo PAL013B

TDA7560 Circuito Integrado Amplificador de Audio 4x51W Clase AB Automotriz Flexiwatt25

El TDA7560 es un circuito integrado amplificador de potencia de audio de 4 canales, diseñado especialmente para sistemas de sonido automotriz de alta potencia.

Fabricado por STMicroelectronics con tecnología Multipower BCD y una etapa de salida MOSFET, proporciona una potencia máxima de hasta 4 x 51 W sobre cargas de 4 ohms y cuenta con capacidad para trabajar con bocinas de 2 ohms.

Su configuración interna Quad Bridge permite integrar cuatro amplificadores de potencia dentro de un solo circuito, siendo especialmente adecuado para autoestéreos, unidades principales, sistemas de audio automotriz y reparación de equipos de sonido.

El TDA7560 incorpora funciones de Mute, Standby, Automute y múltiples sistemas de protección contra cortocircuito, temperatura excesiva, inversión de batería y diferentes condiciones anormales propias de aplicaciones automotrices.

CARACTERÍSTICAS

• Circuito integrado amplificador de potencia de audio.
• Modelo: TDA7560.
• Fabricante original: STMicroelectronics.
• Diseñado para audio automotriz.
• Amplificador de 4 canales.
• Configuración Quad Bridge.
• Amplificador Clase AB.
• Potencia máxima: 4 x 51 W a 4 ohms.
• Potencia EIAJ: 4 x 45 W a 4 ohms.
• Potencia: 4 x 30 W a 4 ohms, 14.4 V, 1 kHz y 10% THD.
• Compatible con cargas de 2 ohms.
• Potencia máxima: 4 x 80 W a 2 ohms.
• Potencia EIAJ: 4 x 77 W a 2 ohms.
• Potencia: 4 x 55 W a 2 ohms, 14.4 V, 1 kHz y 10% THD.
• Etapa de salida MOSFET.
• Tecnología Multipower BCD.
• Ganancia interna fija de 26 dB.
• Función Mute.
• Función Standby.
• Función Automute.
• Bajo ruido de salida.
• Encapsulado Flexiwatt25.
• 25 terminales.

ESPECIFICACIONES DE POTENCIA

• 4 ohms: Hasta 4 x 51 W máximo.
• 4 ohms EIAJ: 4 x 45 W.
• 4 ohms a 14.4 V, 1 kHz, 10% THD: 4 x 30 W.
• 2 ohms: Hasta 4 x 80 W máximo.
• 2 ohms EIAJ: 4 x 77 W.
• 2 ohms a 14.4 V, 1 kHz, 10% THD: 4 x 55 W.

Los valores máximos representan condiciones específicas de medición y no deben interpretarse como potencia RMS continua disponible bajo cualquier condición de operación.

AMPLIFICADOR DE 4 CANALES

El TDA7560 integra cuatro canales independientes de amplificación, permitiendo manejar un sistema de audio automotriz multicanal utilizando un solo circuito integrado.

Esta configuración es común en autoestéreos y unidades principales donde se requieren salidas independientes para las bocinas delanteras y traseras del vehículo.

AMPLIFICADOR CLASE AB

El TDA7560 utiliza una arquitectura de amplificación Clase AB, proporcionando una combinación adecuada entre calidad de audio, potencia de salida y eficiencia para aplicaciones automotrices.

Su diseño utiliza una estructura de salida complementaria P-Channel/N-Channel que permite aprovechar eficientemente el voltaje disponible en el sistema eléctrico del vehículo.

ETAPA DE SALIDA MOSFET

El circuito incorpora una etapa de potencia de salida MOSFET diseñada para proporcionar alta capacidad de corriente y bajas pérdidas de saturación.

Esta arquitectura permite obtener niveles elevados de potencia utilizando el voltaje disponible en sistemas de audio automotriz.

COMPATIBLE CON BOCINAS DE 4 Y 2 OHMS

Además de su funcionamiento convencional con cargas de 4 ohms, el TDA7560 cuenta con capacidad para manejar cargas de 2 ohms.

Con cargas de 2 ohms puede entregar una potencia superior, siempre que el sistema de alimentación, disipación térmica y demás componentes del circuito hayan sido diseñados correctamente para estas condiciones.

FUNCIONES MUTE Y STANDBY

El TDA7560 incorpora funciones de Mute y Standby que permiten controlar electrónicamente el funcionamiento del amplificador.

La función Mute permite silenciar las salidas de audio, mientras que Standby permite colocar el circuito en un estado de bajo consumo cuando no se requiere amplificación.

También incorpora una función Automute asociada con la detección de voltaje mínimo de alimentación.

GANANCIA INTERNA DE 26 dB

El amplificador dispone de una ganancia interna fija de 26 dB, reduciendo la cantidad de componentes externos necesarios para implementar cada canal.

El diseño tampoco requiere capacitores externos de bootstrap ni compensación externa, simplificando el circuito de aplicación.

PROTECCIONES INTEGRADAS

El TDA7560 incorpora diferentes sistemas de protección destinados a mejorar su confiabilidad en aplicaciones automotrices.

• Protección contra cortocircuito de salida hacia GND.
• Protección contra cortocircuito hacia alimentación.
• Protección contra cortocircuito a través de la carga.
• Protección para cargas altamente inductivas.
• Limitación térmica.
• Detección de voltaje DC en la salida.
• Protección ante transitorios Load Dump.
• Protección ante pérdida accidental de GND.
• Protección ante inversión de batería.
• Protección ESD.

DISIPACIÓN TÉRMICA

Al tratarse de un amplificador de audio de alta potencia, el TDA7560 genera una cantidad considerable de calor durante su funcionamiento.

El circuito debe instalarse utilizando un disipador térmico adecuado y siguiendo las recomendaciones térmicas correspondientes al equipo donde será utilizado.

Una disipación insuficiente puede provocar que actúe la protección térmica y, en condiciones inadecuadas de operación, reducir la vida útil del componente.

ENCAPSULADO FLEXIWATT25

El TDA7560 utiliza un encapsulado de potencia Flexiwatt25 de 25 terminales, diseñado para aplicaciones de amplificación donde se requieren múltiples conexiones y una adecuada transferencia térmica hacia el disipador.

La referencia TDA7560 corresponde a la versión Flexiwatt25 vertical. Existe también la variante TDA7560H con encapsulado Flexiwatt25 horizontal.

APLICACIONES

• Autoestéreos.
• Radios para automóvil.
• Unidades principales de audio automotriz.
• Sistemas de sonido automotriz.
• Amplificadores de 4 canales.
• Equipos de audio de alta potencia.
• Reparación de autoestéreos.
• Reparación de amplificadores.
• Reparación de módulos de audio.
• Reemplazo del TDA7560 en equipos compatibles.
• Proyectos de amplificación de audio.

IMPORTANTE

• El TDA7560 es un amplificador de potencia de audio Clase AB de 4 canales.
• Potencia máxima especificada: 4 x 51 W a 4 ohms.
• Potencia máxima especificada: 4 x 80 W a 2 ohms.
• Los valores máximos de potencia no equivalen necesariamente a potencia RMS continua.
• Cuenta con una etapa de salida MOSFET.
• Ganancia interna fija: 26 dB.
• Incorpora funciones Mute, Standby y Automute.
• Requiere una disipación térmica adecuada.
• Encapsulado: Flexiwatt25 de 25 terminales.
• Para utilizarlo como reemplazo, verifique la referencia exacta, distribución de terminales y circuito de aplicación.
• No confundir el TDA7560 con otras variantes de la familia TDA756x.

INCLUYE

• 1 - Circuito integrado amplificador de audio TDA7560.
• Encapsulado Flexiwatt25 de 25 terminales.
