TA8211AH Amplificador de Audio Estéreo 2 Canales 6W+6W 10-30V

TA8211AH Circuito Integrado Amplificador de Audio Estéreo 2 Canales 6W+6W 10-30V Toshiba

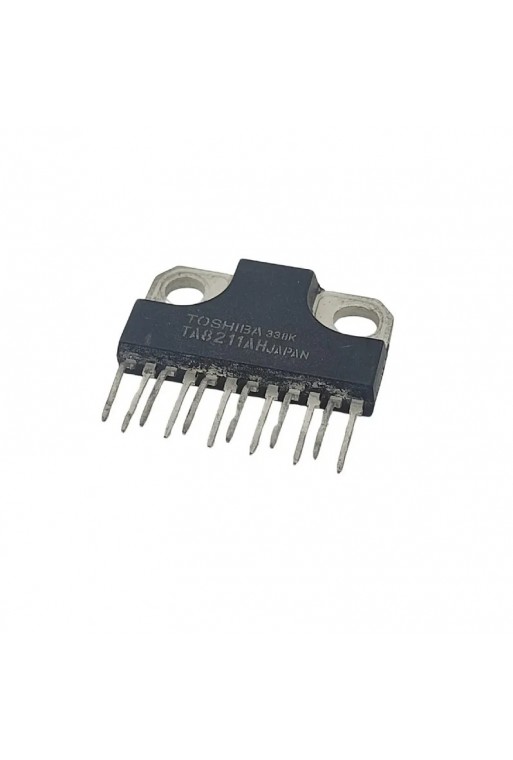

El TA8211AH es un circuito integrado amplificador de potencia de audio de 2 canales fabricado por Toshiba, diseñado para aplicaciones de audio en televisores, equipos estéreo y otros sistemas electrónicos de sonido.

Integra dos amplificadores de potencia independientes y puede proporcionar una potencia típica de 6 W por canal sobre una carga de 8 Ω, utilizando una alimentación de 20 V y bajo las condiciones de prueba especificadas por el fabricante.

Opera con un amplio rango de alimentación de 10 V a 30 V DC e incorpora protección térmica interna, bajo nivel de ruido y una arquitectura que requiere pocos componentes externos.

El TA8211AH es especialmente útil para reparación de televisores, equipos de audio, sistemas estéreo y tarjetas amplificadoras que utilizan este circuito integrado.

CARACTERÍSTICAS

• Amplificador de potencia de audio dual.
• Modelo: TA8211AH.
• Fabricante: Toshiba.
• 2 canales de audio.
• Potencia típica: 6 W por canal.
• Potencia típica a 1 % THD: 4.5 W por canal.
• Alimentación de operación: 10 V a 30 V DC.
• Diseñado para cargas de 8 Ω en la aplicación de referencia.
• Ganancia de voltaje típica: 34 dB.
• Bajo nivel de ruido.
• Protección térmica integrada.
• Requiere pocos componentes externos.
• Adecuado para televisores y equipos estéreo.
• Encapsulado de potencia de 12 terminales.

ESPECIFICACIONES

• Modelo: TA8211AH.
• Fabricante: Toshiba.
• Tipo: Circuito integrado amplificador de potencia de audio.
• Número de canales: 2.
• Potencia de salida típica: 6 W + 6 W.
• Condición para 6 W/canal: VCC = 20 V, RL = 8 Ω, f = 1 kHz, THD = 10 %.
• Potencia típica con THD = 1 %: 4.5 W por canal.
• Voltaje de alimentación de operación: 10 V a 30 V DC.
• Voltaje máximo de alimentación: 30 V.
• Corriente de salida pico: 2 A por canal.
• Ganancia de voltaje típica: 34 dB.
• Ganancia de voltaje de lazo abierto típica: 60 dB.
• Resistencia de entrada típica: 30 kΩ.
• THD típica a 2 W: 0.1 %.
• THD máxima a 2 W: 0.6 %.
• Ruido de salida típico: 0.14 mVrms.
• Rechazo de rizado típico: -57 dB.
• Disipación máxima de potencia: 25 W.
• Temperatura de operación: -20 °C a +75 °C.
• Número de terminales: 12.

AMPLIFICADOR ESTÉREO DE 2 CANALES

El TA8211AH integra dos amplificadores de potencia de audio dentro del mismo circuito integrado, permitiendo implementar un sistema estéreo con canal izquierdo y derecho utilizando pocos componentes externos.

Cada canal dispone de su propia entrada y salida, mientras que determinadas funciones de alimentación y filtrado son compartidas por ambos amplificadores.

POTENCIA DE SALIDA 6 W + 6 W

Toshiba especifica una potencia típica de 6 W por canal bajo las siguientes condiciones:

• Alimentación VCC: 20 V.
• Carga: 8 Ω.
• Frecuencia: 1 kHz.
• Distorsión armónica total THD: 10 %.

Cuando la distorsión se limita a 1 % THD, la potencia de salida típica especificada es de aproximadamente 4.5 W por canal.

Por esta razón, la potencia real disponible depende del voltaje de alimentación, impedancia del altavoz, nivel de distorsión permitido y condiciones térmicas de operación.

ALIMENTACIÓN DE 10 V A 30 V

El TA8211AH puede operar con una alimentación DC dentro de un rango de aproximadamente 10 V a 30 V.

El voltaje máximo especificado para el circuito integrado es de 30 V, por lo que este valor no debe excederse durante la operación.

Esta característica permite utilizarlo en diferentes diseños de amplificadores alimentados mediante una sola fuente DC.

BAJO NIVEL DE RUIDO

El TA8211AH fue diseñado para aplicaciones de audio y presenta un bajo nivel de ruido de salida.

Toshiba especifica un ruido de salida típico de aproximadamente 0.14 mVrms bajo las condiciones indicadas en su hoja de datos.

También presenta un rechazo de rizado típico de aproximadamente -57 dB, ayudando a reducir la presencia de ruido proveniente de la fuente de alimentación.

PROTECCIÓN TÉRMICA INTEGRADA

El TA8211AH incorpora un circuito interno de protección por sobretemperatura.

Esta protección ayuda a proteger el circuito integrado cuando su temperatura aumenta excesivamente debido a condiciones anormales de operación.

La protección térmica no sustituye la utilización de un disipador adecuado ni permite exceder los límites eléctricos y térmicos establecidos por el fabricante.

GANANCIA DE VOLTAJE

El amplificador presenta una ganancia de voltaje típica de 34 dB en su configuración estándar.

La arquitectura del TA8211AH permite modificar la ganancia mediante componentes externos cuando el diseño de la aplicación así lo requiere.

DISTRIBUCIÓN DE TERMINALES

• Pin 1: Realimentación canal 2.
• Pin 2: Entrada canal 2.
• Pin 3: Pre-GND.
• Pin 4: Entrada canal 1.
• Pin 5: Realimentación canal 1.
• Pin 6: Filtro de rizado / Ripple Filter.
• Pin 7: Salida canal 1.
• Pin 8: Realimentación / etapa de salida canal 1.
• Pin 9: VCC / alimentación.
• Pin 10: Power GND.
• Pin 11: Realimentación / etapa de salida canal 2.
• Pin 12: Salida canal 2.

APLICACIONES

• Amplificadores de audio estéreo.
• Televisores.
• Equipos de sonido.
• Estéreos domésticos.
• Bocinas amplificadas.
• Tarjetas amplificadoras.
• Equipos electrónicos de consumo.
• Reparación de televisores.
• Reparación de equipos de audio.
• Reemplazo en tarjetas electrónicas compatibles.

DISIPACIÓN TÉRMICA

Debido a que el TA8211AH es un amplificador de potencia, durante su funcionamiento puede generar una cantidad considerable de calor.

El fabricante especifica una disipación máxima de potencia de hasta 25 W bajo las condiciones térmicas indicadas en la hoja de datos.

Para aplicaciones de potencia elevada debe instalarse utilizando un disipador de calor adecuado y respetando las recomendaciones de montaje térmico.

IMPORTANTE

• El TA8211AH es un amplificador de audio dual / estéreo de 2 canales.
• Potencia típica: 6 W + 6 W a 20 V, 8 Ω y 10 % THD.
• A 1 % THD, la potencia típica es aproximadamente 4.5 W por canal.
• Rango de alimentación de operación: 10 V a 30 V DC.
• Voltaje máximo especificado: 30 V.
• Utilice altavoces con impedancia compatible con el circuito donde será instalado.
• Para operación a potencia elevada requiere una disipación térmica adecuada.
• La protección térmica integrada no sustituye un disipador correctamente dimensionado.
• Verifique la distribución de terminales y circuito de aplicación antes de utilizarlo como reemplazo.
• No debe confundirse con el TA8210AH, que corresponde a otro amplificador Toshiba con especificaciones de potencia diferentes.

INCLUYE

• 1 - Circuito integrado TA8211AH.
• Amplificador de potencia de audio dual.
