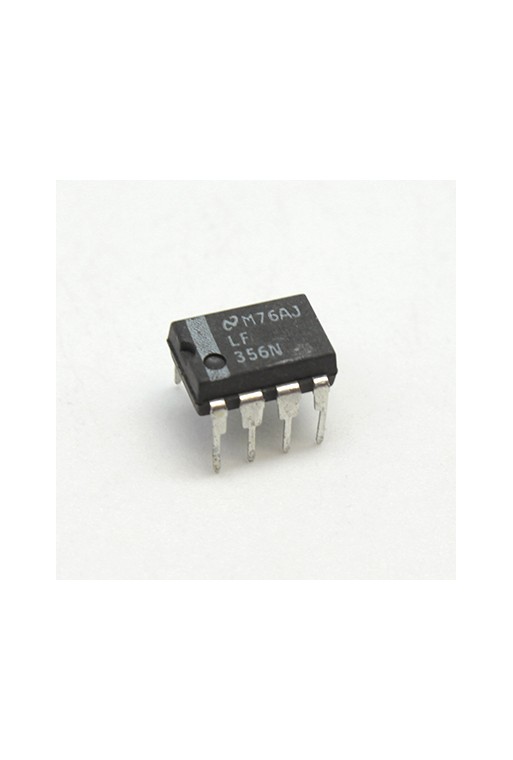

LF356N Amplificador Operacional JFET 5MHz, DIP-8

LF356N Circuito Integrado Amplificador Operacional JFET 5MHz, DIP-8

El LF356N es un circuito integrado amplificador operacional de alta velocidad con entrada JFET, diseñado para aplicaciones que requieren alta impedancia de entrada, baja corriente de polarización, bajo ruido y una rápida respuesta de la señal.

Cuenta con un ancho de banda de ganancia de 5 MHz y una velocidad de respuesta (Slew Rate) de aproximadamente 12 V/µs, características que lo hacen adecuado para amplificación de señales, instrumentación, procesamiento de audio, acondicionamiento de sensores, filtros activos y otras aplicaciones analógicas.

La etapa de entrada JFET proporciona una impedancia de entrada extremadamente alta y corrientes de entrada muy bajas, reduciendo la carga sobre sensores, fuentes de señal y circuitos de alta impedancia.

Esta versión utiliza encapsulado DIP-8 (PDIP de 8 pines), facilitando su instalación en tarjetas electrónicas, sockets para circuitos integrados y proyectos de prototipado.

CARACTERÍSTICAS

• Amplificador operacional de propósito general y alta velocidad.
• Etapa de entrada mediante transistores JFET.
• Muy alta impedancia de entrada.
• Baja corriente de polarización de entrada.
• Ancho de banda de ganancia de 5 MHz.
• Alta velocidad de respuesta de aproximadamente 12 V/µs.
• Bajo nivel de ruido.
• Alta ganancia de voltaje en lazo abierto.
• Compensación interna de frecuencia.
• Ajuste externo de voltaje de offset.
• Un amplificador operacional por encapsulado.
• Encapsulado DIP de 8 terminales.

ESPECIFICACIONES

• Modelo: LF356N
• Tipo: Amplificador operacional.
• Tipo de entrada: JFET.
• Número de amplificadores: 1.
• Ancho de banda de ganancia: 5 MHz.
• Slew Rate: 12 V/µs.
• Impedancia de entrada típica: 10¹² Ω.
• Relación de rechazo en modo común (CMRR): 100 dB típica.
• Ganancia de voltaje DC: 106 dB típica.
• Encapsulado: PDIP / DIP.
• Número de terminales: 8.
• Montaje: Through-Hole (THT).

APLICACIONES

• Amplificadores de señales analógicas.
• Preamplificadores.
• Procesamiento de señales de audio.
• Filtros activos.
• Amplificadores para sensores.
• Instrumentación electrónica.
• Integradores y diferenciadores.
• Buffers de alta impedancia.
• Circuitos de adquisición de datos.
• Generadores y procesamiento de señales.
• Equipos de medición.
• Proyectos electrónicos analógicos.

VENTAJAS DE LA ENTRADA JFET

Una de las características principales del LF356N es su etapa de entrada JFET. Esta tecnología permite obtener una impedancia de entrada extremadamente alta y una corriente de polarización muy baja, siendo especialmente útil cuando la fuente de señal no debe ser cargada significativamente por el amplificador.

Estas características permiten utilizarlo con sensores, circuitos de medición y otras fuentes de señal de alta impedancia donde un amplificador operacional convencional podría alterar la señal que se desea medir.

IMPORTANTE

• El LF356N es un circuito integrado sensible a descargas electrostáticas; manipúlelo utilizando las precauciones correspondientes.
• Verifique el pinout y las condiciones de alimentación antes de instalarlo.
• No exceda los valores máximos especificados por el fabricante.
• Para diseño de circuitos se recomienda consultar la hoja de datos correspondiente al fabricante específico del circuito integrado suministrado.

INCLUYE

• 1 - Circuito Integrado Amplificador Operacional LF356N, DIP-8.
