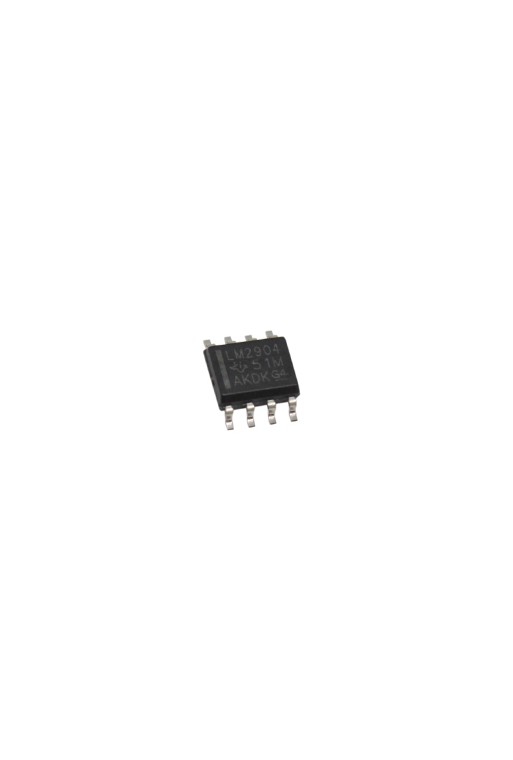

LM2904D Amplificador Operacional Doble, SOIC-8 SMD

Este circuito consta de dos amplificadores operacionales (amplificadores operacionales) independientes de alta ganancia con compensación de frecuencia implementada internamente. Están diseñados específicamente para sistemas de control automotriz e industrial. El circuito funciona con una sola fuente de alimentación en un amplio rango de voltajes. El bajo consumo de la fuente de alimentación es independiente de la magnitud del voltaje de la fuente de alimentación.
Las áreas de aplicación incluyen amplificadores de transductores, bloques de ganancia de CC y todos los circuitos de amplificadores operacionales convencionales que ahora se pueden implementar más fácilmente en sistemas con una sola fuente de alimentación. Por ejemplo, estos circuitos pueden alimentarse directamente desde el estándar de 5 V utilizado en sistemas lógicos y proporcionan fácilmente las interfaces electrónicas necesarias sin necesidad de una fuente de alimentación adicional.
En modo lineal, el rango de voltaje de entrada en modo común incluye tierra y el voltaje de salida también puede oscilar a tierra, incluso si se opera con una sola fuente de alimentación.

CARACTERÍSTICAS

• Compensación de frecuencia implementada internamente
• Gran ganancia de voltaje CC: 100 dB
• Amplio ancho de banda (ganancia unitaria): 1,1 MHz (compensación de temperatura)
• Corriente de alimentación/amplificador muy baja, prácticamente independiente del voltaje de alimentación
• Baja corriente de polarización de entrada: 20 nA (compensación de temperatura)
• Baja corriente de offset de entrada: 2 nA
• El rango de voltaje de entrada en modo común incluye el riel negativo
• Rango de voltaje de entrada diferencial igual al voltaje de la fuente de alimentación
• Amplia oscilación de voltaje de salida: 0 V a [(VCC +) -1,5 V]
